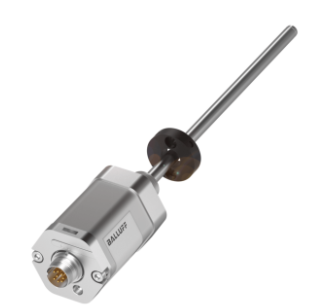

BALLUFF：订购码: BTL0PKE磁致伸缩传感器

BALLUFF：订购码: BTL0PKE磁致伸缩传感器

BTL6-A500-M1000-PF-S115

主要特点

形状

型号系列，型面结构

固定

固定夹

外壳材料

铝

位置传感器，大数量

1

接口

插接器，M12x1，8针

模拟输出端

模拟，电压0~10 V

测量范围

1000 mm

大测量频率

1000 Hz

分辨率

≤ 350 µV

线性偏差，大

±0.04 %FS

重复精度

± 0.002 %FS

工作电压Ub

10~30 VDC

环境温度

-25...70 °C

防护等级

IP67

微脉冲传感器BTL6与其一起形成

机器控制（例如PLC）和Wegmesssystem。

他成了他在机器或机器中的用途

安装。的功能根据

技术数据中的规格仅为原始规格

BALLUFF配件放心，使用他人

组件导致免责声明。

换能器的开启或不正确

不允许使用和导致

失去保修和责任索赔

对制造商。

一般安全

安装和调试只能通过

经过培训的人员。

运营商有责任当地

适用的安全规定。

特别是，运营商必须采取措施

具有距离测量系统缺陷的无危险

可以出现在人和事上。

传感器的缺陷和不可恢复的干扰

这是停止服务和反对

确保未经的使用。

尺寸和功能

在换能器中是波导。沿

波导的位置传感器移动。此

位置编码器定义要测量的位置波导。

在正常操作中，LED显示了操作条件

位移传感器。

LED运行状态

绿色正常功能

磁铁在极限范围内。

红色错误

无位置发射器或位置发射器

在边界之外。

安装

注意

安装不当

组装不正确可能是传感器的功能

损害并导致损害。

►确保不是非常重要的

电场或磁场

发生在传感器附近。

►安装距离

一定要遵守。

安装位置是任意的。使用提供的安装夹

和气缸盖螺栓将是

将传感器定位在机器的平面上

安装。安装支架就足够了

包含数量。

德国

凭借CE标志，我们确认了这一点

我们的产品符合要求

当前的EMC指令。

结构

电气连接：通过一个连接

连接端子（请参阅30页的型号代码）。

外壳：重型不锈钢外壳

改进的螺纹管开口1/2“-14 NPT for

电缆入口（不包括电缆

包括在内）。根据FM标准修改介绍

3615，3.3.3章，D节，1节。

内部电子模块可以更换，

没有为此目的移除压力壳体

一定是。

附件：为了实现安全的附件，

BTL位于所有6个带帽螺钉的安装孔上

（ISO 4762，M6×16  -  A2-70）

所有螺钉必须为3.5 Nm

收紧。

BTL在栏的末尾有一个额外的线程

用于支持大标称长度。

位置编码器：定义要测量的位置

波导。定位器有所不同

标称长度：定义可用路径/

长度测量范围。根据BTL的设计而定

标称长度从25 mm到7620 mm的杆可用。

阻尼区：计量不可用的区域

在酒吧的尽头，可能会支
