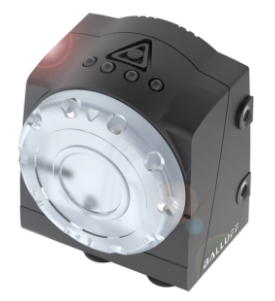

通用型BALLUFF视觉传感器BVS001J

通用型BALLUFF视觉传感器BVS001J

订购码: BVS001J

BVS UR-3-103-E

利用我们的视觉传感器，您可以在零件和产品上实现的缺陷识别和精准的质量检测。

同时，它们具有的经济性：可同时检测几个特征；当批次交替时，

可以通过简单的检测任务切换将改装时间降到。

主要特点

传感器类型，视觉

CMOS黑白图像传感器

图像分辨率

640 x 480像素

应用

360°探测, 条形码、2D、OCR识别

作用范围

50~1000 mm

视野

16 x 12 mm ~ 320 x 240 mm

焦距

12.0 mm

光线类型

红外线型

外壳材料

铝，压铸

ABS

尺寸

51.5 x 70 x 40 mm

开关输出端

3x PNP常开触点 (NO)

接口

RS232 (9.6~115.2 kBaud)

接口1

M12x1-公头, 8-针, A-编码

接口2

M12x1-公头, 4-针, D-编码

工作电压Ub

22~26 VDC

环境温度

-10...55 °C

许可/一致性

CE, cULus, WEEE

防护等级

IP54

操作

.测试并申请

先决条件：步骤1） -  5）。点击“测试”然后“开始”

相机处于实时状态并开始检查和分析

获得的图像。连接的传感器仅记录图像和

将它们发送到PC，PC然后处理它们。所有输出

传感器在“测试”期间停用。

单击“开始”开始测试，然后单击“停止”以结束测试。

在测试中，“图像显示”显示当前图像和工具

结果; “操作字段”显示模拟的“输出状态”。

您可以使用“Inspection Explorer”监视工具参数。

►如有必要，单击返回步骤2以调整工具参数，

即，如果测试检查不能按预期运行。

有关测试的其他信息，请参见手册中的5.5.2节。

►单击“运行”以将检查保存在传感器上并运行它。电脑

可用于监控周期。 “运行”中的所有输出均处于活动状态。

►单击“开始”开始循环，单击“停止”结束循环。

如果启用“显示图像”选项，则会从中发送图像

传感器到PC  - 如果启用统计，则PC仅计算

统计，显示没有图像。

►如果检查尚未存储或已更改，则必须进行检查

保存在传感器上。

►检查是否按预期运行？ - 然后你可以

断开传感器与ConVis软件的连接：单击“离线”。

传感器现在可以自动运行。你可以拔掉电源线

来自TO PC插头的电缆。
