综合参数；CAMOZZI扁平吸盘VTCF-0300S-1/8M

综合参数；CAMOZZI扁平吸盘VTCF-0300S-1/8M

简介：

» 直径范围广，橡胶件为橡胶或硅橡胶两种材质（可选）

» 浅薄的外形设计减少了内部容积，能使工作周期缩短，可选配小型的真空发生器

» 紧凑型设计，在高加速度时可承受横向负载，可用于快速搬运物体的场合

» 吸盘底部的特殊结构，减少了搬运薄壁零件发生变形的可能

» 抽吸阶段工件的移动可忽略不计

VTCF 系列扁平吸盘（圆形）由螺纹接头和橡胶件组成，其橡胶件为圆形。具有性高且耐磨性强的特点。对于直径小于 60mm 的吸盘，螺纹接头可直接插入橡胶件连接在一起，对于直径大于 60mm 的吸盘，安装盘与橡胶件硫化在一起，螺纹接头与橡胶件需拧入安装盘。螺纹接头与橡胶件可以分别订购。

VTCF 系列吸盘主要用于搬运表面光滑或略微粗糙的工件，如不同材料的钢板、拉伸型材、纸板盒、塑料件和木材等。

应用：

- 搬运表面光滑或略微粗糙的平板工件

- 硅橡胶吸盘可于高温环

参数

类型    由橡胶件和螺纹接头组成，高耐磨性

结构形式    - 螺纹接头和橡胶件不预先装配

- 直径小于 60mm 的吸盘，螺纹接头与橡胶件安装在一起

- 直径大于 60mm 的吸盘，螺纹接头与硫化在橡胶件上的安装盘安装在一起

维护保养    可更换橡胶件

工作温度    橡胶材质：-30 ÷ 120°C（短时间，< 30s）；-10 ÷ 70°C（长时间）

硅橡胶材质：-50 ÷ 220°C（短时间，< 30s）；-30 ÷ 180°C（长时间）

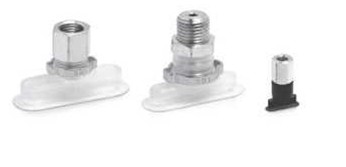

VTCF 系列扁平吸盘（圆形）

吸盘直径 3.5 - 95 mm

连接螺纹 M3, M5, G1/8, G1/4（均有内螺纹和外螺纹）
