无需参考运行的的测量系统

• 采用非接触式测量原理，无需维护

• 能够通过 HIPERFACE® 接口简化系统集成

精准、高速、灵活、坚实和高水平

的控制品质 – 这些都是高端驱动技术的

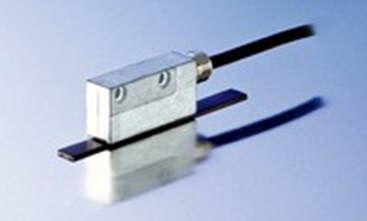

重要性能指标。TTK70 线性测量系统

（TTK70 直线伺服反馈编码器）能够满

足所有要求。该伺服反馈编码器外形紧

凑，配备HIPERFACE® 接口，采用磁

性工作原理，具有的测量长度和非

常高的分辨率。该测量系统可作为

位置反馈与线性电机配合用于多种用途。

用于线性电机无磨损的非接触式长度测量系统

• 适用于较高可达 10 m/s 的高速移动

• 即使磁性条冷凝和受到污染时也能定位

TTK70 采用较新的传感和测量技

术。传感器与测量平面对齐的一面装有

霍尔传感器，分布于两列平行磁轨。该

结构可将磁条上的细分刻度转变为增量和信号。

为了计算位置，运行时阅读器

通过曼彻斯特码记录线性电机启动

时的初始位置，然后通过磁轨或正

弦/ 余弦信号反馈的增量位置计算电机的当前位置。
