出于安全原因，阀门和离合器或制动器之间不得安装其他组件。

使用工具制动冲头，通过压力机运动，将存储的能量从飞轮传递到工具，在启动和停止时出现大的冲击问题。

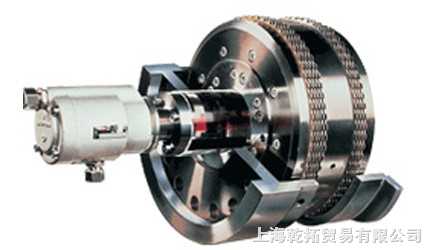

通过气动控制的离合器或制动器实现从飞轮到的能量传递。

离合器扭矩由压缩空气产生，制动扭矩由弹簧力产生。

对于机器停止，必须降空气压力以使制动器生效。如果方向阀发生故障，

则制动器不能生效，压力机不能停止。操作员和工具存在很高的危险。

为避免这种情况，即使在阀门出现故障的情况下也可安全切换

-压力安全阀 - 设置为。只有这样才能安全功能。

消声器安装在压力安全阀上，对排气和排气有直接影响

关于制动时间。重要的是，消音器设计为安全消音器，不会造成污染风险。

为了减少制动时间并减少空气消耗，安全阀应尽可能靠近旋转接头安装。

不得在压力安全阀和旋转接头之间安装快速排气阀，喷嘴或止回阀等不可控元件。

为了解决重叠问题，人们经常检查Pres senssichersventil，离合器和制动器之间的阀门和节流阀。该系统解决了重叠问题，但具有

缺点是在安全阀和离合器/制动器之间插入了不可控制的元件。

HERION开发了一种具有延时功能的PSV程序，用于压力建立和减压（通过采用先导级喷嘴），解决了这两个问题。

在这种情况下，离合器和制动器由具有弹簧复位的双作用缸驱动。操作可以重叠（图3）：

发动机启动时，必须在离合器关闭前打开制动器！

当压力机处于静止状态时，离合器通过弹簧力打开，制动器通过弹簧力打开。

在工作状态下，离合器通过气动压力关闭，制动器通过气动压力打开。

出于安全原因，当压力下降时，制动器通过弹簧力关闭。

压力机运动可分为两类：离合器/制动器组合压力机（图1），

离合器/制动器分离的压力机（图2）。

无需特殊维护。只能由阀门制造商或由阀门制造商培训的人员进行维修。重要的是与压力机一起使用：

与压力机的电气控制相结合必须符合DIN EN ISO 13849-1的要求。

在未经的设备修改或安装和使用不符合的情况下

手册，当地安全法规或DIN EN ISO 13849-1的原则，任何责任排除。

D B C存储安全阀是直接操作的座阀，并进行TÜV型检查。 大压力受限于停止。设置上

大压力发生在。反对未经的编辑另一个压力是

盖罩密封。存储安全阀用于保护液压蓄能器

过使用的压力。应选择蓄能器安全阀，使泵的输送流量等于或小于允许值

考虑到工作压力，阀门的压力通过机械压力降，每天都会出现率，成本降，故障，维护和磨损的问题。

如今，印刷机操作员可以通过两种方式提高率快速换刀 - 从而灵活，

通过减少停机时间 - 由于无冲击操作和维护，HERION开发了一

套完整的离合器和制动控制系统。这用于通过选择性地控制离合器和制动器来减少机械干扰。

压力机一直被认为是危险的机器。

证实。静止时，制动器通过弹簧力关闭，离合器打开。

当控制气缸的方向控制阀处于张紧状态时，气动回路打开;该

压力使弹簧克服弹簧力。离合器关闭，制动器打开。

离合器的工作扭矩取决于气动压力（通过制动器的弹簧力减小）。

当机器停止时，离合器必须在制动器关闭前打开！

为了 佳地使用压力机，需要两种制动（图5）：

OT和UT紧急制动之间，制动时间短。在此区域停止是在设置时紧急停止或停止。

在UT和OT之间正常停止：软制动。在每次冲程中，机器在TDC停止。

TDC的软制动可保护压力机，减少压力机的机械磨损。制动时间短，制动困难。

在UT之后，“软”制动阀通电并关闭。在UT中，操作人员可以释放双手控制，因为从这一点开始传输是活动的。

当在TDC中停止时，压力分两个阶段降：通过喷嘴排出的体积中的快速压力降。

在 一阶段，压力迅速下降至制动施加压力，并在阶段缓慢下降。这导致了软制动。机械工程不受影响。

在新的启动之前，“白色制动”阀的打开由感应开关控制（图8）。

如果阀门锁定在关闭位置，则会失去与压力机准备就绪的联系。无法完成新的中心。

OT中的“软制动器”分两个阶段进行：快速减压（阀门打开）

通过压力开关通过制动器的压力开关关闭阀门。减压通过喷嘴进行：软制动（图10）。

该系统的是，由于压力切断，体积变化仍然无效。制动器的周期性磨损不会影响控制时间。

为避免体积，可以使用气动压力开关（类似于软点联轴器）（图9）。

 避免对机械装置造成影响（减少损坏和减少维修）。

在离合器阀上，喷嘴安装在先导活塞和主活塞之间。这导致压力建立时间的延迟。

在制动阀上，喷嘴安装在先导阀（NG 20和32，图4）的排气管中，在NG 50处，喷嘴安装在快速排气阀中，从而减压很容易。

可提供各种喷嘴组。切换延迟时间在相应的设备手册中给出。

通过将辅助阀充气到PSV的端口R来实现软/硬制动功能。这仅适用于SIVEX®系列（图6）。

为了实现平稳的离合器功能，必须平稳地越离合器压力。

由于OT和UT之间的制动角度较短，可以用短行程调节进给器。这样可以节省时间。

插入制动控制，维修成本显着降。

许多制造商和终用户已经认识到该系统的并且正在成功地使用它。

但是，必须确保遵守适用的国家特定安全规定。

40多年来，HERION在压机组件和控制系统领域积累了丰富的经验。

以这种方式获得的专有技术完全有利于印刷机和印刷机制造商。

水平安装位置。如果与压力安全阀配合使用，则使用节流孔

防止离合器位于阀门的（P）端口（通过正配合）。

出于安全原因，不得在其间安装其他组件

不需要特殊维护。维修必须由阀门制造商或通过

由阀门制造商培训的合格人员。在印刷机上使用的重要性：

与电动压力机控制的组合符合DIN EN ISO 13849-1要求。

所有未经修改单位，安装或使用的责任均不符合本地手册

安全法规和DIN EN ISO 13849-1的原则。

这可以通过将控制阀翻转到锁定阀的端口P上来实现（图11）。

压力通过“软”离合器阀分两个阶段建立起来：

在离合器设定压力之前通过打开的阀门产生快速压力，“软”

离合器阀由压力驱动并关闭。通过喷嘴进一步产生压力：软启动。

压力由“软”耦合阀构成，分两个阶段：

通过喷嘴D 2建立缓慢的压力：软启动通过控制回

路上的压力开关打开主阀（反馈）：达到 大压力。

通过软扭矩传递到Maschinenscho tion at。

在紧急停止的情况下，压力机可以在工作区停止之前停止。

重新启动时，必须不再激活“软离合器”功能

（否则离合器可能会在工作区域内磨削，除非有完整的扭矩可用）。

向飞行员发出信号。结果，90o的“软”离合器功能失效。

90o后，联轴器完全加压（图16）。

VEX®具有软离合器和软制动功能，具有改进的机械和安全条件。

启动时，机械装置的冲击力显着降，从而减少了对压力机的机械损坏，从而降了维护成本。
