产品技术资料

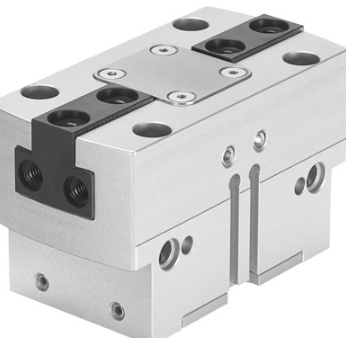

平行气爪

HGPT-35-A-B

产品代号: 560210

尺寸 35

每个气爪夹头的行程 8 mm

大复位精度 <= 0.2 mm

摆动气爪ax,ay轴向上的大反冲力 <= 0.1 deg

气爪夹头在Sz方向上的大反冲 <= 0.02 mm

旋转对称 <= 0.2 mm

气爪手的重复精度 <= 0.05 mm

气爪指的数量 2

装配位置 任意

工作模式 双作用

气爪功能 平行

设计结构 斜面板

有导向的动作顺序

位置检测 用于接近式传感器

6bar时的总动力,打开 490 N

6bar时的总动力,关闭 458 N

工作压力 3 ... 8 bar

工作压力，密封空气 0 ... 0.5 bar

气爪的较大工作频率 <= 3 Hz

6 bar时的小打开时间 36 ms

6 bar时的小关闭时间 67 ms

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

耐腐蚀等级 CRC 2 – 中等腐蚀影响

防护等级 IP40

环境温度 5 ... 60 °C

6 bar时每个气爪夹头的夹紧力, 打开 245 N

6 bar时每个气爪夹头的夹紧力, 关闭 229 N

转动惯量 2.807 kgcm2

气爪夹头静态时Fz的大扭矩 1,800 N

气爪静态时Mx的大扭矩 80 Nm

气爪夹头静态时My的较大扭矩 60 Nm

气爪静态时的Mz轴向较大扭矩 50 Nm

用于导向元件的润滑周期 5 Mio SP

每个外部气爪指的大范围 180 g

产品重量 490 g

安装类型 可选

内螺纹和定位轴套

带通孔和定位轴套

带通孔和开槽销

带内螺纹和销钉

气动接口，密封空气 M5

气动连接 M5

材料备注 不含有黄铜和PTFE

符合 RoHS

材料信息， 盖帽 高合金钢, 耐腐蚀

材料信息，壳体 铝

阳极氧化处理

材料信息，夹钳 钢

硬化处理

产品型号表

hgpt-25-a-b

费斯托抓手的型号大全

HGPT-20-A-B       HGPT-20-A-B-G1     HGPT-20-A-B-G2

HGPT-25-A-B       HGPT-25-A-B-G1     HGPT-25-A-B-G2

HGPT-80-A-B-F     HGPT-80-A-B-F-G1     HGPT-80-A-B-F-G2

MUB25-100D      MUB25-100DM     MUB25-100DMZ

MUB25-100DZ     MUB25-10D       MUB25-10DM

HGPT-40-A-B       HGPT-40-A-B-G1     HGPT-40-A-B-G2

HGPT-50-A-B       HGPT-50-A-B-G1     HGPT-50-A-B-G2

HGPT-20-A-B-F     HGPT-20-A-B-F-G1     HGPT-20-A-B-F-G2

HGPT-50-A-B-F     HGPT-50-A-B-F-G1     HGPT-50-A-B-F-G2

MUB25-10SM      MUB25-10SMZ     MUB25-10SZ

MUB25-10DMZ     MUB25-10DZ      MUB25-10S
