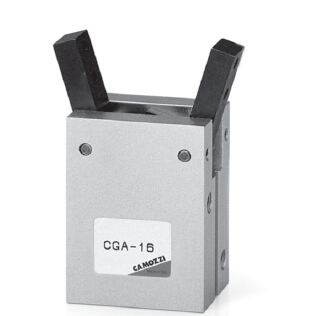

CAMOZZI角状式爪钳外形小巧CGA-20

CAMOZZI角状式爪钳外形小巧CGA-20

性能

» 紧凑型设计

» 安装方式灵活

» 安装支架可选

    CGA 系列角状式爪钳在基座的三个侧面

上具有安装孔，或可选用附件 C-CGP 型凹形

支架或 L-CGP 型凸形支架进行安装。

注：1. 安装附件及磁性接近开关需单独订购

磁传

规格 10, 16, 20, 25, 32

CGA 系列角状式爪钳按照其驱动气缸的缸径（即出力的大小）可分为 5 种不同的规格。爪钳的开关角度在 -10° 至 +30° 之间。活塞上装有永磁铁，可使用 CSB 型磁性接近开关。磁性接近开关安装在基座的 T 形凹槽内，以检测爪钳的张开或关闭。

综合参数

型号     CGA-10 CGA-16 CGA-20 CGA-25 CGA-32

规格      10 16 20 25 32

工作方式    双作用，角状式

工作压力     1.5 ÷ 7 bar

钳口的开关角度      -10° ÷ +30°

接口           M5（其中 CGA-10 为 M3）

磁环        安装在活塞上的磁环，与磁性接近开关相互作用

介质        洁净空气，不需润滑。如使用了油雾润滑，应不间断的使用油雾润滑（建议使用 ISO VG32 润滑油）

工作温度      0 ÷ 80°C

大工作频率   180 次/分钟

润滑      气缸部分可润滑或不润滑，杠杆部分及活动部位需润滑

理论抓取力矩 - 关闭 M (Ncm)  1.6xP  8xP  17xP  34xP  61xP 其中 P 为工作压力 (bar)

理论抓取力矩 - 张开 M (Ncm)  2.6xP  11xP  23xP  43xP  81xP

有效夹持力 F (N)     F = M/L x 0.85 其中 L 为夹持点的长度 (cm)

大夹持点的长度 L (cm)    3.0 4.0 6.0 7.0 8.5

质量 (g)         40 100 200 330 540
