技术手册

特性 值

货运日期 查看

环境温度 -10 ... 50 °C

储藏温度 -20 ... 70 °C

相对空气湿度 0 - 85 %

符合标准 IEC 60034

绝缘防护等级 B

热量等级符合 EN 60034-1 B

额定等级符合 EN 60034-1 S1

防护等级 IP65

电接头系统 插头

材料备注 符合 RoHS

耐腐蚀等级 CRC 1 – 腐蚀影响

CE 符号 (参见符合的标准) 根据 EU-EMV 指导原则

RCM Mark

c UL us - Recognized (OL)

额定工作电压 DC 48 V

马达保持转矩 0.09 Nm

高速度 6,000 1/min

步进器角度(全步) 1.8 deg

步进马达的角度公差 ±5 %

额定电机电流 1.4 A

电压系数, 相位 6 mVmin

线圈电阻相位 2.3 Ohm

线圈电感相位 1.4 mH

转子的重力惯性力矩 0.018 kgcm2

断电时总的转动惯量 0.018 kgcm2

产品重量 320 g

许用的轴向驱动轴负载 7 N

许用的径向轴负载 20 N

转子位置传感器 增量式编码器

旋转位置编码器接口 RS422 TTL AB-通道 + 零索引

旋转位置编码器测量原理 可选

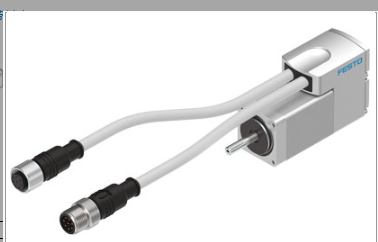

产品图片
