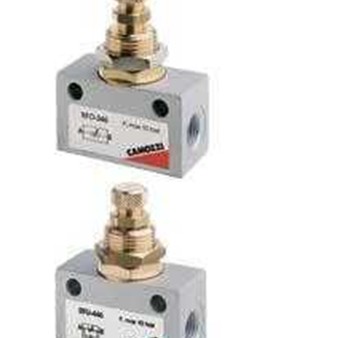

康茂胜铰接式流量控制阀相关知识MCU702-M5

康茂胜铰接式流量控制阀相关知识MCU702-M5

单向和双向

接口 M5, G1/8, G1/4, G3/8, G1/2

  这些系列的单向和双向流量控制阀

的外形尺寸很小，便于直接安装在气缸

或阀上。

   以下型号的管接头及消声套均可与

这些铰接式流量控制阀配套使用，但需

分开订购：

- 6610、6620 型快插式管接头

- 1610、1620 型快拧式管接头

- 1170 型卡套式管接头

- 2023 型管道接头

- 2905 型消声套

注：只有接口为 G1/2 的铰接式流量控制

阀的铰接接头与阀一起供货。

综合参数

结构形式    针形

类别       单向和双向流量控制

材料       不锈钢阀体和调节螺钉（M5）、黄铜阀体和调节螺钉（G1/8 - G1/4 - G3/8 - G1/2），丁腈橡胶密封件

公称压力      6 bar

大公称直径    M5 = 1.5 mm；G1/8 = 2 mm；G1/4 = 4 mm；G3/8 = 7 mm；G1/2 = 12 mm

介质        经过滤的压缩空气，无需油雾润滑。

如果使用油雾润滑，应不间断地使用油雾润滑（TJ使用 ISO VG32 润滑油）

安装方式    外螺纹

接口         M5 - G1/8 - G1/4 - G3/8 - G1/2

安装位置    任意

工作温度       0 ÷ 80°C （干燥空气 - 20°C）

工作压力     1 ÷ 10 bar
