CAMOZZI椭圆形扁平吸盘订货方式VTOF-0070-035N-M3M

CAMOZZI椭圆形扁平吸盘订货方式VTOF-0070-035N-M3M

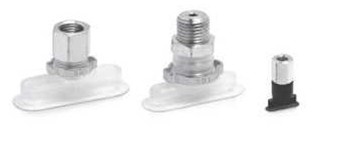

     VTOF 系列扁平吸盘（椭圆形）由

螺纹接头及橡胶件组成，其橡胶件为椭圆形。

    螺纹接头可直接插入橡胶件连接在

一起。对于尺寸大于 30x10 的吸盘，需

要专用的夹子固定，防止产生不必要的

转动。螺纹接头与橡胶件可以分别订购。

 应用：

- 搬运表面较为光滑的狭长工件，如

管子、型材或盘状工件等

- 搬运框架结构的工件，如门、窗等

- 硅橡胶吸盘可用于高温环境

性能

» 直径范围广，橡胶件为丁腈橡

胶和硅橡胶两种材质（可选）

» 浅薄的外形设计减少了内部容

积，能使工作周期缩短，可选

配小型的真空发生器

» 较优化的外形，尺寸小、吸力

大» 吸盘底部的特殊结构，减少了

搬运薄壁零件发生yong 久变形的可能

» 尺寸大于 30x10 的吸盘需专用

夹子固定以防旋转

吸盘尺寸 7×3.5 - 60×20 mm

螺纹连接 M3, M5, G1/8, G1/4 （均有内螺纹或外螺纹）

丁腈橡胶或硅橡胶材质，特别适用于狭长物体的搬运

综合参数

类型      由橡胶件和螺纹接头组成，高耐磨性

结构形式 螺纹接头和橡胶件不预先装配

维护保养 可更换橡胶件

CAMOZZI椭圆形扁平吸盘订货方式VTOF-0070-035N-M3M
