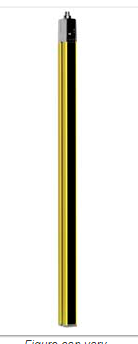

劳易测光幕接收器：MLC510R14-2100.1配置

劳易测光幕接收器：MLC510R14-2100.1配置

资料

MLC510R14-1050.1

MLC510R14-1500.1

MLC510R14-150.1

MLC511R14-1050.1

MLC510R14-1650.1

MLC510R14-1200.1

MLC510R14-1800.1

MLC510R14-2100.1

MLC510R14-450.1

MLC510R14-2250.1

MLC510R14-2550.1

MLC510R14-300.1

产品资料

基本数据

MLC 500 系列

设备类型接收器

包含2个BT-NC滑块

应用程序手指保护

职能

基本功能包

功能传输通道切换，自动启动/重启

特征参数

类型4，IEC / EN 61496

SIL 3，IEC 61508

SILCL 3，IEC / EN 62061

性能等级（PL）e，EN ISO 13849-1

每小时PFH D 7.73E-09

任务时间20年，EN ISO 13849-1

类别4，EN ISO 13849

保护区数据

分辨率14毫米

保护区高度2,100毫米

光学数据

发射器和接收器之间的同步光

电气数据

保护电路过压保护，短路保护

性能数据

电源电压U B 24 V，DC，-20 ... 20％

大电流消耗 150毫安

保险丝2半时滞

输出

安全相关开关输出（OSSD）的数量2件

安全相关的开关量输出

类型安全相关的开关输出OSSD

开关电压高，小值 18伏

开关电压，大 2.5伏

开关电压，典型值 22.5伏

直流电压类型

大电流负载 380毫安

负载电感2,000 µH

负载能力0.3 µF

剩余电流，大值 0.2毫安

剩余电流，典型值 0.002毫安

压降1.5 V

安全相关的开关量输出1

开关原理+24 V开关

开关元件晶体管，PNP

安全相关的开关量输出2

开关原理+24 V开关

开关元件晶体管，PNP

定时

响应时间89毫秒

重新启动延迟时间100毫秒

连接

连接数1件

连接1

连接类型连接器

功能机界面

螺纹尺寸M12

类型男

材料金属

针数5-针

电缆特性

允许的导体横截面，典型值 0.25平方毫米

连接电缆的大长度 100米

电缆允许的大负载电阻 200Ω

机械数据

尺寸（宽x高x长）29毫米x 2,166毫米x 35.4毫米

外壳材料金属，铝

镜头盖材料塑料/ PMMA

端盖材料压铸锌

净重2,250克

外壳颜色黄色，RAL 1021

固定类型安装支架，凹槽安装，安装在设备柱上，可旋转安装
