产品详情介绍

高使用压力21〜35MPa {214〜

57kgf/cm2

}下能够顺畅驱动。同时，

液压阀泄漏少、效率高。

从压到高压都可以广泛应用，阀

性能稳定。

板式的安装方法基本上是与ISO一

致，故具有互换性。

若电磁阀在噪音和性方面有特

别要求的，我们可提供性高又

安静无噪音的湿式电磁阀系列。

在装置的小型化、性的提高等

方面我们还提供了丰富多样的高性

能相关系列产品。

安装的位置采取水平、垂直、倾斜

均可。不过，电磁阀以及电液控阀

的顶头推进型的阀芯应按水平面安

装。

在安装面上的光洁度为1.6a、平面

度为0.01mm时佳请按此装配。

e 从液压阀回接到油箱的配管，请注

意安装在油面以下。

r 作为液压阀系列所使用的螺栓，请

务必使用品。

所用品好相当12T。

t 各种类型的叠加阀以及SS、SA、

SF、SNH、SL、SE、SAW的G01

型的电磁阀、DMA-G01手动式阀、

另外咨询。

●本目录所记载的配管口，有的是用

G*/*表示的，其基准是JIS B2351

的O型圈密封方式。

特　　点

液压油的管理

用　　语

安装·保养

个液压阀的压力损失方面，如要推

液压油的粘度变化值，可用下列公

进行换算。

/s时的额定流量的压力损失计

如阀的∆P1＝0.3MPa {3.1 kgf/cm2 }，其

度变化为2＝90mm2

/s时的压力损失

底板上没有附带安装螺栓。此外，

板式型阀上则是附带有安装螺栓的。

y 阀上板式用的O型圈，请使用硬度

为Hs-90的。

q 请使用矿物油系列液压油。

w 液压油的粘度，请参照N-1、N-2页

的说明。

e 使用磷酸酯系列液压油时，请在型

号前标注P-字样。

使用水-乙二醇系液压油时，请参照

N-4〜6页的说明。若使用其他难燃

性液压油或者特殊液体时，请特别

液压阀的压力损失计算

=( )1/4•∆P1

粘度1时的压力损失MPa {kgf/cm2 }

粘度2时的压力损失MPa {kgf/cm2 }

右图是表示对于粘度比(1/2)的系

r 液压油中的异物，经常会妨碍阀的

正常动作，所以请使用25μm以下

的过滤器。

目录刊载的规格用语含义如下：

●额定流量：一定条件下所规定的保

证运转时的流量；

●大流量：阀性能得到满足时的

大流量；

●密封部件一览表中的规格如下：

JIS规格 B2401（O型圈）

JIS规格 B2407（支承环）

SAE规格 AS568（O型圈）

〉＝30mm2

用手柄可以调整的阀，其出厂时设定的压力和流量如下：

q压力控制阀⋯设定为控制压力

w流量控制阀⋯设定为大控制流量

但是，ER以及ESR的安全阀，已设定在规定的压力额上。具体内容请参照有关页码。

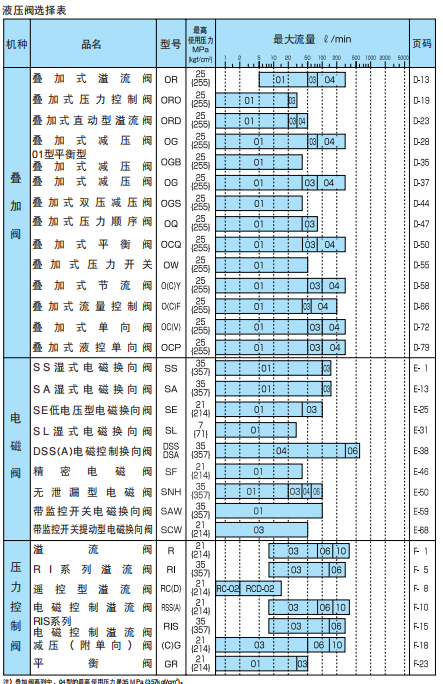

选型数据图片
