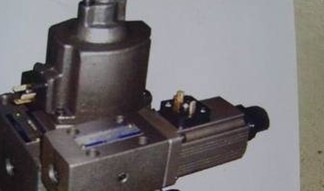

DSG-03-3C4-A200-50，DSG-03-2D2-D24-50

DSG-03-3C4-A200-50，DSG-03-2D2-D24-50

简介

该比例阀驱动板用于驱动各类比例阀，PWM调制，采用电流负反馈恒流控制，电源方面可采用20V-45V非稳压直流电源。

PD3300 双通道驱动板，每通道都包括有零点，值，斜率（上升和下降）的独立调节。

斜率（上升和下降）的控制，是为了有效的避免当油压瞬间变化时给液压系统所带来的冲击，值和零点的调节，用于针对不同的比例阀，对输出端口的零点及电流做出适当的调节。

参数资料

电源电压                        20-45V直流

参考电压输入                    0-10VX2通道

比例阀电阻***小值                3Ω

比例阀输出电流值            3A

斜坡上升时间                    由零至值***多可达4秒

斜坡下降时间                    由零至值***多可达4秒

开关频率                        400HZ

重复精度                 非稳压条件下，重复精度为；于0.7%

                         稳压条件下，  重复精度为；于0.05%

滞后                     为1%（取决于比例阀的性能）

质量（泵＋电机）kg 54-55 80-89 94-177.5 213-234

指令信号输入电压0〜＋ 10 V DC

监测输出电压0〜＋ 10 V DC

额定流量（@⊿P= 1MPa）10、20、35 L / min 40、80 L / min

磁滞0.1％以下

重复性0.1％以下

阶跃响应（0→100％V）

（典型值）（1）（100→0％V）

16毫秒23毫秒

频率响应相位：-90°（幅度为±25％）

（典型值）（1）增益：-3dB

80赫兹50赫兹

线圈电阻（20℃）3Ω2Ω

电流消耗2 A（脉冲

负载3 A）2.5 A（脉冲负载3 A）
