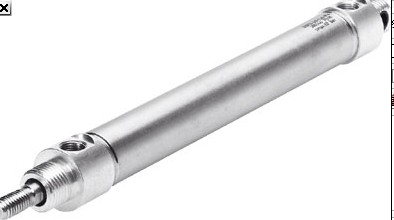

费斯托圆形气缸售后服务好DSNU-12-30-P-A

费斯托圆形气缸售后服务好DSNU-12-30-P-A

主要特性

• 不锈钢 活塞杆

• 良好的运行性能，使用寿命长

• 活塞杆带外螺纹或内螺纹

• 附件齐全，气缸可安装在几乎

任何地方

主要技术参数

缸径 ∅     8 10 12 16 20 25 32 40 50 63

符合          ISO 6432       –

气接口       M5 M5 M5 M5 Gx Gx Gx G¼ G¼ Gy

活塞杆螺纹   M4 M4 M6 M6 M8 M10x1.25 M10x1,25 M12x1,25 M16x1,5 M16x1,5

行程1) [mm]  1 … 100  1 … 200  1 … 320  1 … 500

结构特点   活塞 / 活塞杆 / 缸筒

缓冲

 DSNU-…-P         两端带弹性缓冲垫

 DSNU-…-PPV  –   两端带可调缓冲

 DSNU-…-PPS  –   两端带自调缓冲

缓冲长度

 DSNU-…-PPV [mm]   – 9 12 15 17 14 18 20 21

 DSNU-…-PPS [mm]   – 12 15 17 14 18 20 21

位置感测    通过接近开关

安装方式    直接安装 (仅 MH 派生型)

            通过附件

安装位置      任意

1) 带位置感测的气缸至少需要行程为 10 mm 以确保感测

按要求提供更长行程。

-H- 注意：该产品符合 ISO 1179-1 和 ISO 228-1 标准。

ATEX1)

ATEX 防爆类别，用于气体   II 2G

防爆型式，用于气体        c T4

ATEX 防爆类别，用于粉尘   II 2D

防爆型式，用于粉尘        c 120°C

防爆温度等级        –20°C <= Ta <= +60°C

工作条件

工作介质    压缩空气符合 ISO 8573-1:2010 [7:4:4]

工作/先导介质注意事项   可用润滑介质工作（今后须始终润滑工作）

环境温度2)

DSNU-… [°C]     –20 … +80

DSNU-…-S6 [°C]   0 … +120

DSNU-…-S10 [°C]   +5 … +80

DSNU-…-S11 [°C]  +5 … +80

DSNU-…-R3 [°C]   –20 … +80

1463254 DSBC-32-    -PPVA-N3

1376422 DSBC-32-25-PPVA-N3

1376423 DSBC-32-40-PPVA-N3

1376424 DSBC-32-50-PPVA-N3

1376425 DSBC-32-80-PPVA-N3

1376426 DSBC-32-100-PPVA-N3

1376427 DSBC-32-125-PPVA-N3

1376428 DSBC-32-160-PPVA-N3

1376429 DSBC-32-200-PPVA-N3

1376430 DSBC-32-250-PPVA-N3

1376431 DSBC-32-320-PPVA-N3

1376432 DSBC-32-400-PPVA-N3

1376433 DSBC-32-500-PPVA-N3

1462834 DSBC-40-    -PPVA-N3

1376656 DSBC-40-25-PPVA-N3

566848 DSBC-40-40-PPVA-N3

1376658 DSBC-40-50-PPVA-N3

1376659 DSBC-40-80-PPVA-N3

1376660 DSBC-40-100-PPVA-N3

1376661 DSBC-40-125-PPVA-N3

1376662 DSBC-40-160-PPVA-N3

1376663 DSBC-40-200-PPVA-N3

1376664 DSBC-40-250-PPVA-N3

1376665 DSBC-40-320-PPVA-N3

1376666 DSBC-40-400-PPVA-N3

1376667 DSBC-40-500-PPVA-N3

1463766 DSBC-50-    -PPVA-N3

1366948 DSBC-50-25-PPVA-N3

1366949 DSBC-50-40-PPVA-N3

费斯托圆形气缸售后服务好DSNU-12-30-P-A
