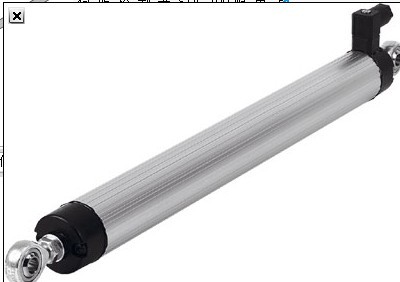

费斯托位移传感器短行程于高流量MLO-POT-500-TLF

费斯托位移传感器短行程于高流量MLO-POT-500-TLF

主要 技术参数

行程       225 300 360 450 500 600 750 1000 1250 1500 1750 2000

结构特点     开放式型材，带密封带和滑动装置

测量原理     模拟量位移编码器，带触点和jue 对量测量

分辨率 [mm]    0.01

驱动器，     角度偏差 [°] ±1

滚珠联轴器     平行偏差 [mm] ±1.5

使用寿命  行程 [106]    典型值100

高行程速度 [m/s]    10

高加速度 [m/s2]    200

安装位置      任意

连接           4-针插头,型号A DIN 43 650

产品重量 [g]   900 1000 1100 1200 1300 1500 1800 2200 2500 3000 3500 3900

主要电气参数

行程        225 300 360 450 500 600 750 1000 1250 1500 1750 2000

电源 [V DC]       101)

连接电阻公差 [%]    ±20

独立线性度 [%]    0.07 0.06 0.05 0.05 0.05 0.05 0.04 0.04 0.03 0.03 0.03 0.02

温度系数 [ppm/°K]    5

大电流消耗 [mA]    4

弧刷电流 建议值 [µA]   < 1

          大值 [mA]     10²)

连接电阻 [kΩ]    5 5 5 5 5 5 10 10 10 20 20 20

接口              模拟量

1) 建议使用稳定的电源。大允许使用42 V DC。

2) 仅允许短期采用，以防出现故障。

2126686 DSBC-63-60-PPSA-N3

2126687 DSBC-63-70-PPSA-N3

1383635 DSBC-63-80-PPSA-N3

1383636 DSBC-63-100-PPSA-N3

1383637 DSBC-63-125-PPSA-N3

2126688 DSBC-63-150-PPSA-N3

1383638 DSBC-63-160-PPSA-N3

1383639 DSBC-63-200-PPSA-N3

1383640 DSBC-63-250-PPSA-N3

2126689 DSBC-63-300-PPSA-N3

1383641 DSBC-63-320-PPSA-N3

1383642 DSBC-63-400-PPSA-N3

1383643 DSBC-63-500-PPSA-N3

1463500 DSBC-80-    -PPSA-N3

2126636 DSBC-80-20-PPSA-N3

1383366 DSBC-80-25-PPSA-N3

2126637 DSBC-80-30-PPSA-N3

1383367 DSBC-80-40-PPSA-N3

1383368 DSBC-80-50-PPSA-N3

2126638 DSBC-80-60-PPSA-N3

2126639 DSBC-80-70-PPSA-N3

1383369 DSBC-80-80-PPSA-N3

1383370 DSBC-80-100-PPSA-N3

1383371 DSBC-80-125-PPSA-N3

2126640 DSBC-80-150-PPSA-N3

1383372 DSBC-80-160-PPSA-N3

1383373 DSBC-80-200-PPSA-N3

1383374 DSBC-80-250-PPSA-N3

2126641 DSBC-80-300-PPSA-N3

1383375 DSBC-80-320-PPSA-N3
