产品简介

自夹式器具可轻松调节并快速调整

可轻松“从顶部卡入”槽

模制电缆可确保较佳的应变释放

清晰明确地指示开关状态

极高的开关频率

产品资料

电气设计PNP

输出功能常开

尺寸 [mm]25 x 5 x 6.5

电气数据

工作电压 [V]10...30 DC; (符合cULus - Class 2标准)

电流损耗 [mA]< 10

防护等级III

反相保护有

开机延迟时间较大值 [ms]30

输出

电气设计PNP

输出功能常开

开关量输出DC电压降较大值 [V]2.5

开关量输出DC的持续电流负载 [mA]100

开关频率DC [Hz]10000

短路保护有

过载保护有

监控范围

磁灵敏度 [mT]2.8

传递速度 [m/s]> 10

精度/偏差

迟滞 [mm]< 1.5

重复精度 [mm]< 0.2

工作条件

环境温度 [°C]-25...85

外壳防护等级IP 65; IP 67

/测试

EMC电磁兼容

EN 61000-4-2 ESD- CD / 8 kV AD

EN 61000-4-3 HF电磁场辐射10 V/m

EN 61000-4-4 Burst2 kV

EN 61000-4-6 射频场感应的传导抗扰度10 V

EN 55011等级B

MTTF [年]3694

UL

UL编号C003

机械技术数据

重量 [g]12.1

安装齐平安装

安装方式带组合槽/六角形插座的固定夹，扳手开口宽度1.5

气缸型号T型槽气缸

尺寸 [mm]25 x 5 x 6.5

原材料外壳: PA; 固定夹具: 特种钢

显示器/操作件

显示

开关状态1 x LED, 黄色

电气连接

接口0.3 m PUR-电缆; M8 接插件

附件

附件（附送）

橡胶记忆块: 1

电缆夹子: 1

注释

包装单位1 件数

电气连接 - 插头

接口电缆: 0.3 m, PUR

接口接插件: 1 x M8; 锁定: 卡紧螺纹套管接头

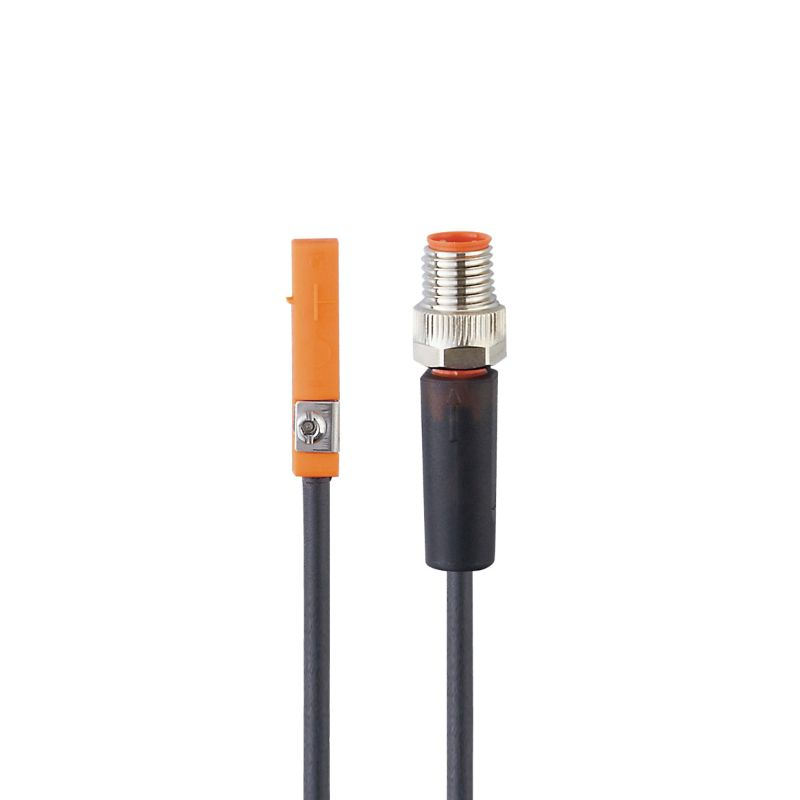

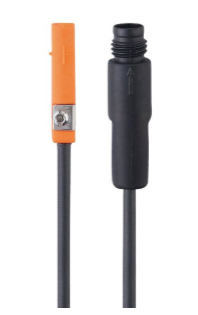

产品图片
