选用CKD先导式5通电磁阀规格

选用CKD先导式5通电磁阀规格

产品型号：

4GD310r-08-C- DC24V

SCM-R-00、SCM-R-LB、SCM-R-FA、

SCM-R-TA、SCM-R-TB、

SCM-TA-20、SCM-TA-25、

SCM-TA-32、SCM-TA-40、SCM-TA-50

SCM-TA-63

SCM-R-LB-40D-100-25-T0H-D-JI

SCM-T-00、SCM-T-LB、SCM-T-FA、

SCM-T-FB、SCM-T-CA、

SCM-T-CB、SCM-T-TA、SCM-T-TB、

SCM-T-LB-40D-100-LI

产品通用规格

项目 内　　容

阀种类及操作方式 先导式软滑阀

使用流体 压缩空气

高使用压力 MPa 0.7

使用压力 MPa 0.2

耐压力 MPa 1.05

环境温度 ℃ -5～55（不得冻结）

流体温度 ℃ 5～55

手动装置 非锁定·锁定通用型

先导排气方法 主阀·先导阀集中排气型

给油 注1 无需

防护等级 注2 防尘

振动/冲击 m/s2 50以下 / 300以下

使用环境 不可在腐蚀性气体环境下使用

注1 给油时，请使用1种ISOVG32透平油。

给油过度或者给油不足都会造成动作不稳定。

注2 使用时，请不要溅上水滴、油等。

 DIN端子箱规格时为IP65（防喷射型）。但固定的条件是，

要用规定的适用号码套管外径与拧紧扭矩。

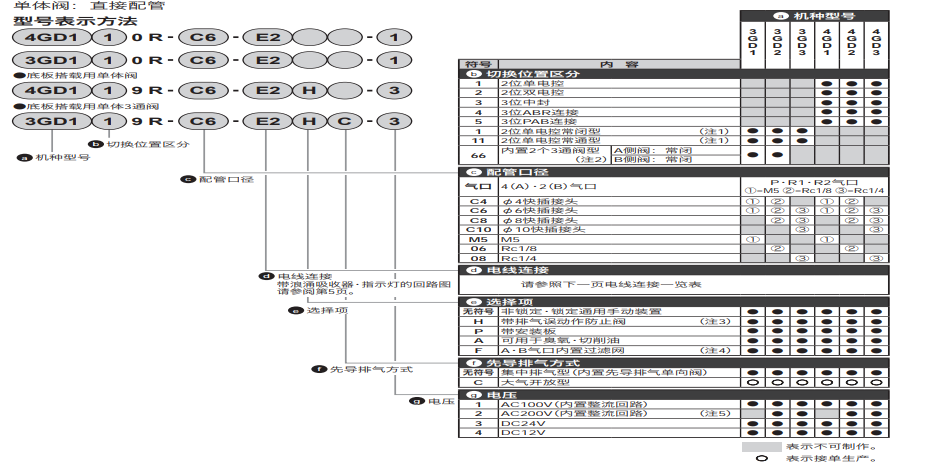

产品的型号表述

选用CKD先导式5通电磁阀规格
