使用CKD的延迟真空用的电磁阀其目的

使用CKD的延迟真空用的电磁阀其目的

SAB1C-8A-0/Z

FCK-L-0.15

SAB3A-8A-0B

4GE119-00-E2C-3/Z

USB3-6-2-DC24V

USG3-6-2-DC24V

解析：

主要用途例

延迟真空电磁阀（HVL系列）的使用目的

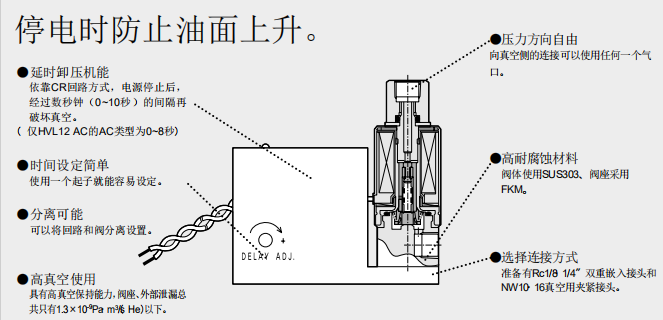

停电时防止油面上升

通常机器停止后，真空室和泵之间的配管通过阀1返回大气，防止油面上升

（油旋转进入配管）。但是为了保护真空室（真空度保持、防止污染），阀2完

全关闭后，有必要使配管内向大气开放。

项 目 HVL12 HVL42

使用流体

适用压力范围

 Pa（abs）

阀座泄漏

 Pa・m3

/s(He)

外部泄漏

 Pa・m3

/s(He)

耐压 MPa

流体温度 ℃

环境温度 ℃

通径 mm

安装方向

频度

接管口径

Cv值

延迟时间

额定电压

电压允许变动

功率 W

JIS符号

空气、氮气（注1）

O.5次/分以下

Rc1/8、1/4″双重嵌入接头、NW10.16真空用夹紧接头

DC24V、AC100V、AC200V（HVL42：AC100V/200V电源共用，接线可以分开使用）

额定电压的±10％
