P+F安全控制单元技术样本PSE2-SC-02

P+F安全控制单元技术样本PSE2-SC-02

性能

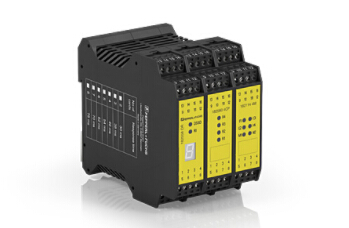

安全控制单元

用于评估安全对射型光电传感器 PSE4-SL

安全类别 3（依据 EN61496-1 标准）

24 V DC 电源电压

1 个安全输出触点

可获得 PLd (EN13849-1) 性能水平

PSE4 模块化系统的组件

技术参数

机械规格

防护等级 IP20

连接    螺丝接线端子 ， 导线横截面积 2 x 1 mm2

材料      PC/PA 黑色

功能性安全相关参数

性能水平 (PL)  PL d

类别           3 类

MTTFd            109 a

任务时间 (TM)       20 a

诊断覆盖率 (DC)    87 %

指示灯/操作方法

功能指示灯     绿色 LED

输出

信号输出         继电器，1 个常开

开关电压  230 V AC / 24 V DC

开关电流        3 A AC / 4 A DC

遵守标准和指令

符合标准

     安全 EN ISO 13856-2:2013

电气技术规格

工作电压          24 V DC +20/-10%

                  24 V AC ± 10%
