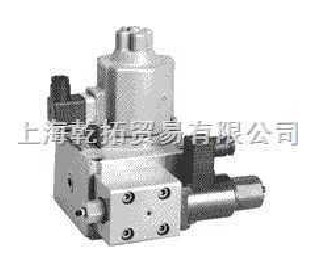

结构原理电磁比例溢流阀YUKEN，DSG-01-2B2-D24-N1-50

结构原理电磁比例溢流阀YUKEN，DSG-01-2B2-D24-N1-50

请勿在通电状态下进行配线作业。电击可导致死亡。

正确执行接线。接线错误可能会导致设备意外

这样做可能会导致严重的事故。

这是一种周期性压力/高流量电磁开关阀，采用包括螺线管在内的创新设计理念开发而成。

由于是湿式，因此使用寿命长，噪音且不会漏油。

AC / DC转换快速返回类型（线圈代码RQ100）不适用于“ N：DIN连接器类型”。

“ N1：带电源指示灯的DIN连接器类型”不提供AC/

DC转换类型（线圈符号R *）和AC / DC转换快速返回类型（线圈符号RQ100）。

也可用于磷酸酯液压油。但是，由于在磷酸酯型的情况下密封是特殊的

（氟橡胶），因此请在型号开头注明“ F-”。

也可以使用“ M12-4针连接器类型”，“中心DIN连接器类型”和

“中心DIN M12-4针连接器类型”作为特殊连接方法。有关详细信息，请参见323和324页。

在3C3、3C5、3C60型阀门中，在气缸端口A和B之间安装了一个执行器（参见下图），其运动为行程末端。

在达到和停止时将阀切换到空档位置时，无论工作电压范围内的电压如何， 大流量均为下表中所示的值。

在弹簧偏置类型中，电磁阀通常安装在SOL b侧。

还提供一个支架。在反向装配的情况下，液压图符号如下。

对于2B * A和2B * B型的阀，请参阅下面的“在空挡和一侧使用的阀”。

提供以下两种型号，因此您可以为您的应用选择 佳的阀门。

通用型：可以在高压（31.5 MPa）和大流量（120 L / min）下使用。

它可以抑制噪声的非常小的振动和冲击少......交换管道。

运转稳定吸力大，弹力大，可稳定运转。

适用于各种符合标准的产品，可以提供UL / CSA产品和CE产品，以支持海外市场的设备。

除了传统的接线盒类型和DIN连接器类型以外，还提供丰富的接线系统，适用于串行传输

M12-4针连接器类型，中心DIN连接器类型，有助于缩短接线工时，

您可以根据自己的应用选择。

无冲击交流电磁铁（A *）不可用。需要交流电源的无冲击型时，请使用交流/直流转换型螺线管

（R *）或AC / DC转换快速返回电磁阀（RQ100）。

适用于经常手动切换阀门的情况。我

由于具有锁，可以通过按下按钮进行固定。

电气接线部分是插入式系统，因此可以在不断开连接的情况下连接和拆卸阀门。

由于电源指示灯已添加到上述DIN连接器类型中，

您可以轻松检查螺线管的通电方向。

标准阀门安装螺栓为M6，但也可以选择使用M8安装螺栓。

在这种情况下，阀和底板的型号末尾将“ 02”添加到Dane中。

除了上面标准型号表中显示的2位阀外，在3位阀的基础上，

在3个位置中使用中性位置和SOL作为励磁位置。

（示例）阀：DSG-03-3C2-A100-5002底板：DSGM-03-4002

内六角螺栓：M 8 x 38 L（件）作为安装螺栓连接到阀门。

有关使用空档和单侧位置的阀的详细信息，请参见315页。

也提供两种类型的2位阀：阀（2B * A）和使用中位和SOL b励磁位置（2B * B）的阀。

除列出的项目外，请参阅311页的标准型号配置。

中心DIN M12连接器4针电气连接方式负载侧公共负极（PNP型）

负载侧公共加号（NPN型）线圈符号仅限于D12和D24。

有效节省初始成本

由于工作在5W，因此程序控制器和顺序控制器的输出时间

它可以直接在道路上行驶。因此，简化了电路并且可以降初始成本。线圈温升

由于是功率型，因此可以将线圈表面温度保持得非常。还提供CE标志产品

由于E-DSG-03与欧洲设备兼容，因此也提供CE标记产品。

大流量是不会导致阀操作（切换）异常的极限流量。

大流量取决于阀芯类型和使用条件，请参阅327页的标准型号表。

使用底板时，请订购上述型号。如果不使用底板，则阀门安装表面

完成约6-S。

底板与DSG-01 / 03系列电磁阀。有关尺寸，请参阅303和319页。

“ M12-4针连接器类型”“中心DIN连接器类型”“中心DIN

也提供“ M12-4针连接器类型”。请参考

节能功耗限制为6 W，大约是DSG-01系列29 W的1/5。

线圈符号限于D12，D24，A100，A120，A200和A240。

DSG-03-2B2-D24-S-50-L中心DIN连接器电气连接系统

除列出的项目外，请参阅311页的标准型号配置。

已减少。这样可以大大降运行成本。

高压和大流量DSG-01系列的 高工作压力保持在35 MPa， 大流量保持在100 L / min

可以在1和2位置使用。

在正常情况下，没有电火花或高温部件可作为点火源。

提高安全性，特别是对于难以分解，不着火的电气设备

安全防爆结构的概念是“增强花卉电气设备的安全性”。

根据这一概念，石油实验室的安全防爆电磁方向控制阀具有温度升高，绝缘和锁定机构。

我们正在提高制造的安全水平。

但是，如果发生内部故障，则无法防爆性能。

在考虑周围条件和维护管理后，确定适用性。

通常，避免在一种地方使用而在两个地方使用。

大流量是不会导致阀操作（切换）异常的极限流量。

大流量取决于阀芯类型，使用条件等。请联系我们以获取详细信息。

本质安全的防爆设备是指不使用紧急运行期间产生的火花

（例如正常运行期间的短路或断开）作为性气体的点火源的设备。详细资料

请与我们联系以获取详细信息。

使用范围：油轮，煤矿，化和造纸厂，火力发电厂等。

实现了高压和大流量。

大流量取决于阀芯类型和使用条件。有关详细信息，请参阅3页的标准型号表。

大流量是不会导致阀操作（切换）异常的极限流量。

励磁螺线管后约0.3秒，该阀消耗6 W功率。有关功耗切换图，请参阅以下内容。

以下特性是在35㎜/ s的粘度和0.850的比重下。

正确接线至插座。电源端子定义为+和-。直流电源请使用平稳的电源。

信号线开/关与螺线管开/关之间没有时间延迟。

信号线无需使用屏蔽线。

当此阀使用外部信号系统时，信号端子和电源端子是隔离的。结果，当电磁阀关闭时产生浪涌电压

不会影响连接到信号线的控制设备（内部信号系统会产生电涌电压，）。

即使外部性气体进入容器并在内部点燃并，对外部也没有负面影响。

点火源与容器内部基本分开。放开是隔爆建筑的概念。

符合此概念的耐油防爆电磁开关阀配有电磁阀，接线盒等。

它容纳在完全封闭且耐压的容器中。

如果容器内部发生性气体，则容器将承受该压力并

在该区域没有点燃性气体的风险。
