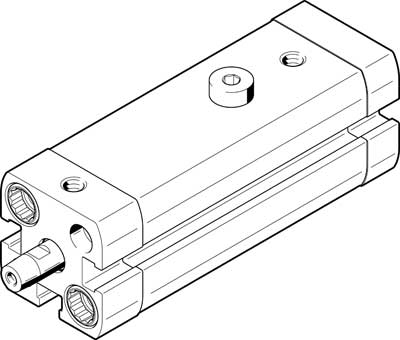

CLR-32-20-R-P-A-B,费斯托左侧摆动夹头气缸
总的行程 23 mm
活塞直径 25 mm
气动连接 M5
柱(头)螺栓的材料信息 经过电镀 钢
盖子的材料信息 有镀层 锻造铝合金
密封件的材料信息 TPE-U(PU) NBR
外壳的材料信息 光滑处理 锻造铝合金
活塞杆的材料信息 高合金钢, 耐腐蚀
气缸缸筒的材料信息 锻造铝合金 光滑处理
电话：O21-3952 9829-8O1O
传真：O21-6O83 1959
手机：189 1857 2467
QQ：288O626O81
联系人：张海情
邮箱：18918572467@163.com
CLR-32-20-R-P-A-B,费斯托左侧摆动夹头气缸
活塞杆螺纹 M6
摆动角 90 deg +/- 3 deg
夹紧行程 10 mm
缓冲 P: 两端带弹性缓冲环/板
装配位置 任意
设计结构 活塞杆 活塞 气缸缸筒
位置检测 用于接近式传感器
摆动方向 左侧
工作压力 2 ... 10 bar
工作模式 双作用
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
耐腐蚀等级 CRC 2
环境温度 -10 ... 80 °C
2bar时的有效夹紧力 63 N
4bar时的有效夹紧力 127 N
6bar时的有效夹紧力 188 N
较大紧固扭矩,拧紧螺丝 12 Nm
6bar时的夹紧力理论值 227 N
CLR-32-20-R-P-A-B,费斯托左侧摆动夹头气缸
