巴鲁夫用于拉杆气缸的磁敏传感器质量BMF 303K-PS-C-2A-SA2-S49-00,5

巴鲁夫用于拉杆气缸的磁敏传感器质量BMF 303K-PS-C-2A-SA2-S49-00,5

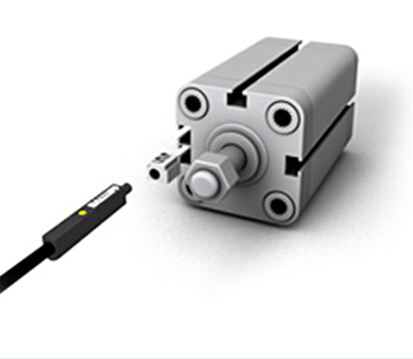

用于拉杆缸的气缸传感器能够集成到应用中。它们以传统方式用支承角钢固定在带系杆和复式导轨的气缸上。这种固定方式适合具有任意活塞直径的常见气缸型号。

特征：以非接触方式探测气缸位置，系杆直径 高至17 mm，开关性能，无磨损，耐脏，固定稳妥，安装快速。

技术参数

材质

外壳材料           LCP

感应面，材料       LCP

护套材料         PUR

电气连接

反极性保护           是

导线长度L            0.5 m

接口            M8x1-Male, 3-pin

电缆直径D           2.80 mm

短路保护          是

连接方式         带接插件的电缆线, 0.50 m, PUR

防止出现混淆      是

环境条件

污染程度        3

环境温度       -25...85 °C

防护等级          IP67

电气参数

余波，大 (Ue的百分比)        15 %

关闭延时toff，大         0.02 ms

测量工作电压Ue DC        24 V

测量工作电流Ie          100 mA

测量开关场强Hn          1.2 kA/m

测量短路电流           100 A

测量绝缘电压Ui          75 V DC

电压降，静态，大         1 V

输出电阻RA               明渠

迟滞H，大 (Hn的百分比)     45 %

安全开关场强Ha          2 kA/m

工作电压Ub            10~30 VDC

应用分类          DC -13

开关频率           30000 Hz

接通延时ton，大值    0.02 ms

大剩余电流lr        10 µA

大无功电流Io，无衰减    3.5 mA

大负载电容，在Ue下         1 µF

巴鲁夫用于拉杆气缸的磁敏传感器质量BMF 303K-PS-C-2A-SA2-S49-00,5
