产品阐述

适合标准应用的反射板型光电传感器，带偏振滤波片，

检测范围 7 m，红光，灵敏度可调，亮通/暗通，继电器触点输出，端子盒

通用规格

有效检测距离 0 ... 5 m

反射板的距离 0,1 ... 5 m

检测范围极限值 6 m

参考目标 H50 反射板

光源 红色 LED

光源类型 调制可见红光

偏振滤波片 是

环境光限制 IEC / EN 60947-5-2 ， 10000 Lux

功能性安全相关参数

MTTFd 803 a

任务时间 (TM) 20 a

诊断覆盖率 (DC) 0 %

指示灯/操作方法

功能指示灯 黄色 LED：开关状态

红色 LED：故障前指示

控制元件 感应范围调节器，亮通/暗通切换开关

电气技术规格

工作电压 12 ... 240 V DC

24 ... 240 V AC (50 ...60 Hz)

纹波 10 %

空载电流 ≤ 50 mA

防护等级 II， 当污染等级为 1-2 级（符合 IEC 60664-1 标准）时，额定电压 ≤ 250 V AC 注意！

防护等级 2 只有在端子盒闭合时才有效。 输出电路对控制电路基本绝缘，符合 IEC/EN 61140 标准

功耗 ≤ 3 VA

可用前的时间延迟 ≤ 300 ms

输出

开关类型 亮通/暗通

信号输出 1 路继电器输出

开关电压 *大 240 V AC ; 150 V DC

开关电流 *大 3 A

开关电源 直流：*大 90 W 交流：*大 750 VA

开关频率 ≤ 25 Hz

响应时间 ≤ 20 ms

遵守标准和指令

指令符合性 EMC 指令 2004/108/EC

EMC 指令 2004/108/EC EN 60947-5-2:2007+A1:2012 IEC 60947-5-2:2007+A1:2012

符合标准

产品标准 EN 60947-5-2:2007

IEC 60947-5-2:2007

和证书

EAC 符合性 TR CU 020/2011

TR CU 004/2011

CCC 通过性产品 (CCC)

CE

环境条件

环境温度 -25 ... 55 °C (-13 ... 131 °F)

存储温度 -40 ... 70 °C (-40 ... 158 °F)

机械规格

外壳宽度 25 mm

外壳高度 64 mm

外壳深度 75 mm

防护等级 IP67

连接 端子盒 PG9，≤ 2.5 mm2

材料

外壳 PBT

光学端面 PUMA

质量 大约 110 g

产品说明书

预期用途：

反射光栅在外壳中包含发射器和接收器。发射器的光

从反射器反射回接收器。当光束被

对象触发切换功能。

安装说明：

传感器可以通过通孔或随附的附件直接安装

支架。

基材表面必须水平，以避免拧紧时变形。它建议

用弹簧垫圈固定螺母和螺栓，以防止传感器未对准。

调整：

将合适的反射镜安装在光栅对面。经过粗调后

反射镜，传感器（无物体）通过水平和垂直枢转，因此在

反射镜对准后，黄灯会一直亮着。对准不正确

红色LED点亮。

控制对象检测：

将物体带入光路。如果检测到物体，则黄色LED熄灭。黄灯

此外，LED必须降电位器上的灵敏度直到熄灭。

取出物体后，指示灯LED再次变黄。

如果接收质量下降（污垢或未对准）且功能储备不足

接收器中的红色LED点亮。

清洁：

我们建议您定期清洁光出口并拧紧螺丝，以及

检查插头连接。

常规用途：

反射光束开关在单个外壳中包含发射器和接收器。发射器发出的光

从反射器反射回接收器。如果有物体挡住光束，则开关功能

已启动。

安装说明：

传感器可以直接固定在通孔上，也可以固定在支撑角上。

底面必须平整，以避免在安装过程中出现外壳。建议确保

传感器不会错位。

调整说明：

将传感器连接到工作电压，LED黄色持续亮起。

在横梁上安装合适的反射镜。

通过水平和垂直旋转传感器可以进行*确的调整。具有-佳的光接收

黄色LED持续点亮。如果对齐不正确，红色LED会亮起。

对象检测检查：

将物体移入光束。如果记录了对象，则黄色LED熄灭。

关闭，用电位器降灵敏度，直到关闭为止，然后应再次持续点亮

当对象被移除时。

红色LED亮起（如果是所谓的镜片或因失调），并且在跌落时

缺乏稳定性控制。

保养措施：

我们建议您清洁光接口并检查插件连接和螺钉连接。

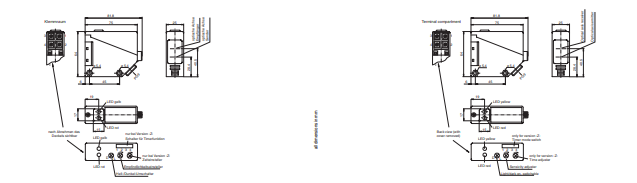

产品的尺寸图片
