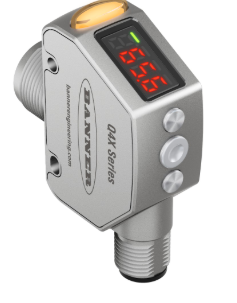

Q4XTILAF300-Q8坚固型激光测距传感器

Q4XTILAF300-Q8坚固型激光测距传感器

感应模式（常规）接近

感应模式（详细）背景/前景抑制

带M18安装座的矩形外壳

主要外壳材料不锈钢

激光分类1级

输入/输出模拟

指示器显示； LED灯

模拟输出配置4-20 mA

模拟分辨率/离散重复性25毫米至100毫米：<0.3毫米； 100毫米至300毫米：<1毫米

*大感应距离（mm）300

*小感应距离（mm）25

感应光束可见红色激光

电源12-30 V dc

上电延迟（毫秒）750

感应光束波长（nm）655

调整按钮；远程教学

温度效应（mm /°C）从25到125 mm为+/- 0.05 mm /°C，300 mm为+/- 0.35 mm /°C

连接集成QD

QD类型/电缆长度M12（欧洲）需要配对电缆

针数5

振动MIL-STD-202G要求。方法201A（振动：*大10到60Hz，两倍振幅0.06英寸，*大加速度10G）。

机械冲击MIL-STD-202G，甲基。 Cond.213B I（在X，Y和Z轴上100G 6x，总共18次冲击），带传感器操作

模拟电流输出额定值1kΩ较大@ 24 V dc，较大负载电阻= [（Vcc-4.5 V）/0.02 A]Ω

输出保护防止连续过载和短路

IP防护等级IP67; IP68; IP69K

储存温度（°C）-25至75

*高工作温度（°C）50

*工作温度（°C）-10

Max Op。相对湿度非冷凝（％）95在55°C

压克力窗材料

预热时间（分钟）10

小响应时间（毫秒）0.5

光斑尺寸（@参考距离）2.0 mm x 0.8 mm @ 300 mm

模拟线性度（mm）25至50 mm +/- 0.75 mm，300 mm时9.0 mm

枪管直径（毫米）18

小视窗尺寸（mm）2

激光控制是

警报输出（mA）100

*大环境光（Lux）5000

功率/电流消耗（不包括负载）<675 mW

电源保护电路具有反极性和瞬态过电压保护

功能：远程教学是

特点：冲洗等级是

功能：计时（保持/延迟）否

功能：Ecolab是

特点：耐化学性是
