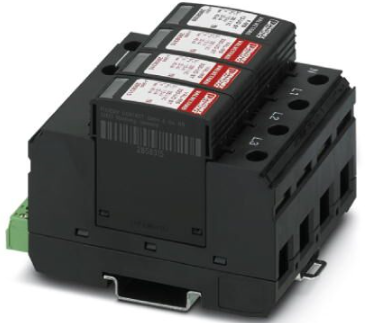

菲尼克斯电涌保护器VAL-MS 320/3+1/FM-UD

菲尼克斯电涌保护器VAL-MS 320/3+1/FM-UD

放电间隙(又称保护间隙):

它一般由暴露在空气中的两根相隔一定间隙的金属棒

组成，其中一根金属棒与所需保护设备的电源相线L1

这种放电间隙的两金属棒之间的距离可按需要调整，

结构较简单，其缺点是灭弧性能差。改进型的放电间

或零线(N)相连，另一根金属棒与接地线(PE)相连接，

的电荷引入大地，避免了被保护设备上的电压升高。

隙为角型间隙，它的灭弧功能较前者为好，它是靠回

当瞬时过电压袭来时，间隙被击穿，把一部分过电压

路的电动力F作用以及热气流的上升作用而使电弧熄

灭的。

产品信息：

宽度

71 mm

保护等级

IP20 (仅在使用了所有连接位的情况下)

环境温度（运行）

-40 °C ... 80 °C

环境温度（存放/运输）

-40 °C ... 80 °C

海拔

≤ 2000 m (平均海拔（标准海拔零点以上）)

持续工作电压UC (N-PE)

260 V AC

额定负载电流IL

80 A

残流IPE

≤ 5 µA

待机功耗 PC

≤ 450 mVA

标称放电电流In (8/20) µs

20 kA

高度

98.7 mm

放电电流 Imax (8/20) µs

40 kA

额定断开续流值 Ifi (N-PE)

100 A

允许湿度（运行）

5 % ... 95 %

冲击力（运行）

25g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z)

振动（操作）

5g (10 ... 500 Hz / 2.5 h / X, Y, Z)

深度

65.7 mm (7.5 mm（含DIN导轨）)

针距单位

4 分区
