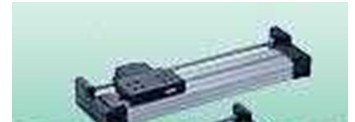

CKD带制动器级无活塞杆型气缸主要技术指标SRT-00-32B-200-M0H-R-Y

CKD带制动器级无活塞杆型气缸主要技术指标SRT-00-32B-200-M0H-R-Y

规格

项目                         SRT

缸径 mm            φ12 φ16 φ20 φ25 φ32 φ40 φ50 φ63

动作方式                   双作用型

使用流体                  压缩空气

高使用压力  MPa            0.7

使用压力 气缸部分 MPa   0.2   0.15  0.1

            制动器部分 MPa      0.3（注）

耐压力    MPa              1.05

环境温度       ℃            5～60

连接口径    气缸部分     M5  Rc1/8   Rc1/4  Rc3/8

            制动器部分   M5         Rc1/8

行程允许误差   mm     +2.0 0（～1000）, +2.5 0 （～2000）

使用活塞速度  mm/s       50～1000

缓冲                  带气缓冲

给油                     不可

停止精度   mm         ±1.5（300mm/s无负荷时）

保持力     N      66  118   184  288 483 754 1178  1870

注：制动器部分的 使用压力为取得负荷平衡状态下的值。

允许吸收能量

缸径（mm）   带缓冲                      不带缓冲

        允许吸收能量（J） 缓冲行程（mm） 允许吸收能量（J）

φ12相当     0.03             14.5        0.003

φ16相当     0.22             19.2        0.007

φ20相当     0.59             22.2        0.010

φ25相当     1.40             20.9        0.015

φ32相当     2.57             23.5        0.030

φ40相当     4.27             23.9        0.050

φ50相当     9.13             24.9        0.072

φ63相当     17.4             29.6        0.138
