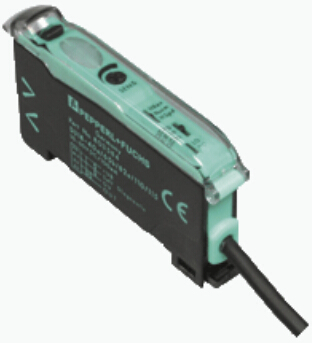

用于玻璃光纤和塑料光纤的光纤传感器

通用规格

UL cULus ，2 类电源，1 类外壳

连接 2 m PVC 缆线，4 x 0.14 mm2

响应时间 标准模式： 160 µs ， 高功率模式： 500 µs ， Ultra 模式： 5 ms

传感器范围 可达 460 mm (KLR-C02-2.2-2.0-K146)

3 档滑动开关：操作模式 - 标准、高功率、高功率

电气技术规格

工作电压 10 ... 30 V DC

纹波 10 %

空载电流 ≤ 30 mA

输出

故障前指示输出 1 路推挽（4 合 1）输出 NPN/PNP ， 短路保护

开关类型 亮通/暗通，可切换

信号输出 1 路推挽（4 合 1）输出 NPN/PNP ， 短路保护机械规格

外壳宽度 9 mm

控制元件 用于设置灵敏度的电位器

2 档滑动开关：亮通/暗通切换

开关电流 大 100 mA ， 阻抗负载

电压降 ≤ 2 V 直流，100 mA ; ≤ 0,7 V 当 10 mA

开关频率 标准模式： 3 kHz ， 高功率模式： 1 kHz ， Ultra 模式： 100 Hz

检测范围 可达 1500 mm (KLE-C01-2.2-2.0-K116)

光源 LED

光源类型 调制可见红光 ， 640 nm

重复精度 ≤ 0,5 % 经调节的传感器检测范围

遵守标准和指令

符合标准

产品标准 EN 60947-5-2:2007

开关电压 大 30 V DC

CCC 额定电压 ≤ 36 V 时，产品不需要 CCC /标记

环境条件

环境温度 -10 ... 55 °C (14 ... 131 °F)

存储温度 -20 ... 70 °C (-4 ... 158 °F)

IEC 60947-5-2:2007

和证书

外壳高度 34,5 mm

外壳深度 62,3 mm

防护等级 IP50

材料

外壳 PC

质量 45 g环境光限制 10000 Lux

功能性安全相关参数

MTTFd 690 a

任务时间 (TM) 20 a

诊断覆盖率 (DC) 0 %

指示灯/操作方法

工作指示灯 绿色 LED，常亮 通电 ， 欠压指示器：绿色 LED，闪烁（大约 0.8 Hz） ， 短路 : 绿色 LED 闪烁（约 4 Hz）

功能指示灯 黄色 LED： 静态照明 开关状态， 稳定性控制不足时闪烁

3 档滑动开关：计时器功能 - 计时器关闭、接通延时 40 ms、断开延时 40 ms
