产品资料

SY3000·5000·7000·9000 系列 5通电磁阀 底板配管型 单体

●3通阀和5通阀可混合安装

●消耗功率: 0.1 W (带节电回路)

●集装式可选项众多，例如：铝阀体，DIN导轨，组合式集装式

●集装式型号: SS5Y3，SS5Y5，SS5Y7，SS5Y9

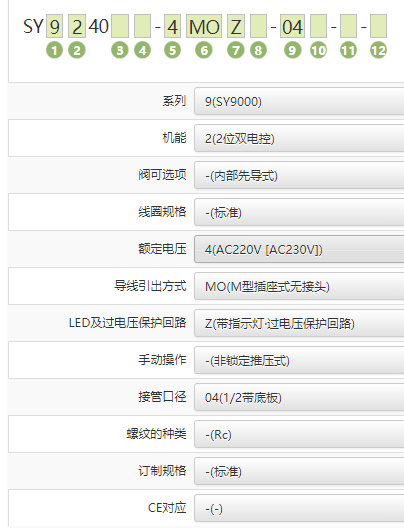

字段描述 字段取值 取值描述

系列 9 SY9000

机能 2 2位双电控

阀可选项 - 内部先导式

线圈规格 - 标准

额定电压 4 AC220V [AC230V]

导线引出方式 MO M型插座式无接头

LED及过电压保护回路 Z 带指示灯·过电压保护回路

手动操作 - 非锁定推压式

接管口径 04 1/2带底板

螺纹的种类 - Rc

订制规格 - 标准

②导线及插头的压着

②导线及插头的压着 将导线先端剥掉.3.2～3.7mm 的外皮，将芯线整理好放 入插头中，用压着工具压着。请注意芯线压着部不要压 到导线。而且，压着需要使用专用压着工具。(关于专 用压着工具，请与本公司确认）

③带导线插头的装卸

③带导线插头的装卸 ・安装时 将插头插入连接器的孔(有＋、－极表示）、将导线向 内侧压入，插头的钩子勾住插头然后锁住。（按压 时，钩子打开，自动锁住）。然后轻轻拉动导线，确 认已经锁紧。 ・拆卸时 将插头从连接器上拔出时，用细棒(约 1mm)按压插头 上的钩子，然后将导线拔出。重新使用插头时，请将 钩子外拉伸。 过电压保护回路直接出线式

，L，M 型插座式 ■标准型 (有极性) 带过电压保护回路(□S) 带灯・过电压保护回路(□Z)

无极性型 带过电压保护回路(□R) 带灯・过电压保护回路 (□U) ・极性应按照＋、－极标识连接。 （无极性时连接哪个端子都可以使用） ・

标准型 DC24V、12V 以外的电压规格没有逆接防止二极 管，因此请注意极性不要接错。

事先接好导线的场合，＋端为红线，-端为黑线。 ■带节电回路 由于消减了保持的无用电力，

故消耗电力比标准品降 了 1/4。（下图为施加额定电压为 DC24V 时，过 62ms 通电时间的效果图）。
