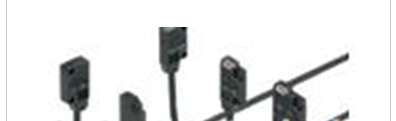

PANASONIC薄型光电传感器更易于安装EX-11SEA-PN

PANASONIC薄型光电传感器更易于安装EX-11SEA-PN

技术参数

检测距离          150mm

小检测物体    φ1.0mm不透明体

重复精度(垂直于检测轴) 0.05mm以下

电源电压       12～24V DC±10% 脉动P-P10%以下

耐环境性:保护构造 IP67(IEC)

耐环境性:使用环境温度 -25～+55℃(注意不可结露、结冰)、保存时：-30～+70℃

耐环境性:绝缘电阻 所有电源连接端子与外壳之间、20MΩ以上、基于DC250V的高阻表

耐环境性:耐振动    频率10～500Hz 双振幅3mm(MAX.20G) X,Y和Z方向各2小时

耐环境性:耐冲击    耐久500m/s2(约50G) XYZ各方向3回

耐环境性:使用环境湿度 35～85%RH、保存时：35～85%RH

耐环境性:使用环境照度 白炽灯：受光面照明度3,000R以下

耐环境性:耐电压    AC1,000V 1分钟 所有电源连接端子与外壳之间

消耗电流        投光器：10mA以下

              受光器：10mA以下

输出      PNP开路集电极晶体管

              ・ 大流出电流：50mA

             ・外加电压：30V DC以下(输出和+V之间)

            ・剩余电压：2V以下(流出电流50mA)、1V以下(流出电流16mA)

投光元件       红色LED(投光波峰波长：680nm、调制式)

材质     外壳：聚芳酯

            透镜：聚芳酯

电缆    0.1mm2 3芯(投光器：2芯)橡皮电缆、长2m

电缆延长    0.3mm2以上的电缆全长可延长至50m(投光器和受光器各1根)

输出:短路保护   配备

反应时间 0.5ms以下

工作状态指示灯 橙色LED(输出ON时亮起)

稳定指示灯 绿色LED(稳定入光时、稳定非入光时亮起)
