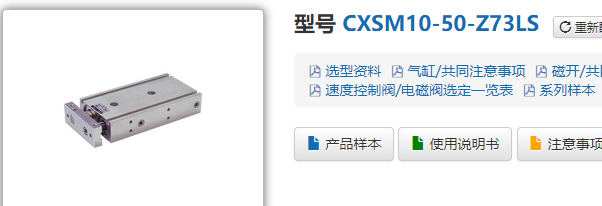

产品原理图，SMC双联气缸CXSM10-50-Z73LS，AXT662-1-1

产品原理图，SMC双联气缸CXSM10-50-Z73LS，AXT662-1-1

主要规格：

缸径6、10、15、20、25、32

使用流体:空气

耐压试验压力:1.05Mpa

高使用压力:0.7Mpa

使用压力:0.15Mpa、0.1Mpa、0.05Mpa

环境及流体使用温度:-10~60°C（但未冻结）

使用活塞速度:30~300mm/s、30~800mm/s、30~700mm/s、30~600mm/s

缓冲垫:缓冲

给油:不需要

行程调整范围:对标准行程 0~5mm

配管连接口径:M5x0.8Rc1/8

轴承种类:滚动轴承、球轴承（外形尺寸相同）

安装使用事项：

1.连接配管前，要用于干净空气充分吹洗配管及接头等

2.工件的安装前必须为平面，平等度小于0.05MM

3.活塞杆的滑动面不得受损伤，以免造成密封件破坏，使气缸漏气和动作不良。

4.安装缸体时，两活塞杆不要受扭曲，否则气缸动作阴力激增，造成导向轴承加速磨损，导向精度下降，造成漏气。

5.气缸动作时，手指不要被夹在缸体与端板之间，

6.安装时，活塞杆应处于缩回状态。
