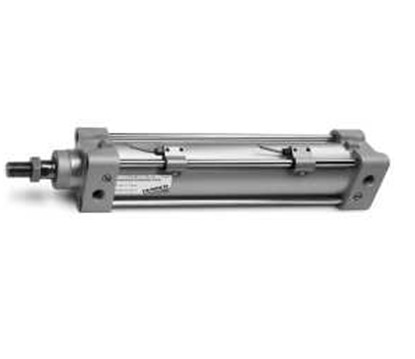

意大利CAMOZZI标准气缸，产品使用注意

意大利CAMOZZI标准气缸，产品使用注意

工作压力1 ÷ 10 bar（双作用）

2 ÷ 10 bar（单作用）

介质洁净空气，不需润滑。如使用了油雾润滑，应不间断的使用油雾润滑（建议使用 ISO VG32 润滑油）

速度10 ÷ 1000 mm/s （空载）

双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。

③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。它的密封xn好，但行程短。

结构形式法兰式

活塞的材质常用铝合金和铸铁，小型缸的活塞有黄铜制成的。

4）活塞杆

活塞杆是气缸中重要的受力零件。通常使用高碳钢、表面经镀硬铬处理、或使用不锈钢、以防腐蚀，并提高密封圈的耐磨性。安装方式螺母，法兰，脚架，耳轴

行程缸径 8, 10 mm：10 ÷ 250 mm - 缸径 12 mm：10 ÷ 300 mm - 缸径 16 mm：10 ÷ 600 mm - 缸径 20, 25 mm：10 ÷ 1000 mm

缸径16 系列：8, 10, 12 mm - 24 和 25 系列：16, 20, 25 mm

工作温度0 ÷ 80°C（干燥空气为 -20°C）

④冲击气缸：这是一种新型元件。它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。

⑤无杆气缸：没有活塞杆的气缸的总称。有磁性气缸，缆索气缸两大类。

做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，

输出轴做摆动运动，摆动角小于 280°。此外，还有回转气缸、气液阻尼缸和步进气缸等。

结构编辑

气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：

缸筒的内径大小代表了气缸输出力的大小。活塞要在缸筒内做平稳的往复滑动，

缸筒内表面的表面粗糙度应达到Ra0.8μm。

SMC、 CM2气缸活塞上采用组合密封圈实现双向密封，活塞与活塞杆用压铆链接，不用螺母。

2）端盖

工作方式单作用或双作用

材料阳极氧化铝合金端盖，不锈钢缸筒及活塞杆，聚氨酯密封件

端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，

以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸的导向精度，

承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

3）活塞

活塞是气缸中的受压力零件。为防止活塞左右两腔相互窜气，设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。

耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。滑动部分太短，易引起早期磨损和卡死。
