产品资料

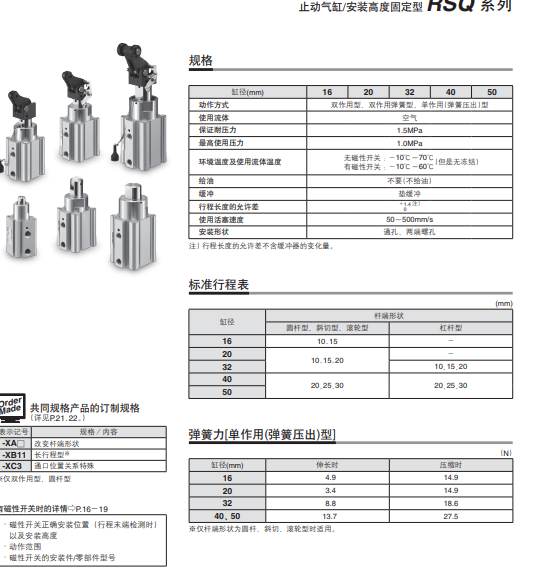

RSQ-Z 系列 止动气缸 安装高度固定型

●丰富的杆端形状：10种

  可从使用用途上选择组合形状

●由于采用新本体可从4面安装磁性开关

  无需安装件、可安装小型磁性开关

●根据用途选择杠杆形式

●易于更换液压缓冲器

●3种安装方式

  杆侧螺孔安装、无杆侧螺孔安装、通孔安装

字段描述 字段取值 取值描述

内置磁环 D 内置磁环

安装形式 A 两端螺孔式

缸径 50 缸径 50mm

通口螺纹的种类 - M螺纹(Φ12-Φ16);Rc(Φ20-Φ50)

气缸行程 25 气缸行程 25mm

动作方式 T 单作用弹簧压出

杆端形状 B 杠杆型(吸收能量可调整)

安装螺钉同包 - 无安装螺钉

磁性开关型号 A73L 有触点磁性开关, 直接出线式, 带指示灯, 2线式, 纵引出, 导线长3m, 适用电压：DC24V,AC100V

磁性开关个数 - 2个 或 无

订制规格 - 标准

其他特性

描述

安装方式 两端螺孔式

作动方式 单作用压出
