与FESTO的方向控制阀有关的选用说明

与FESTO的方向控制阀有关的选用说明

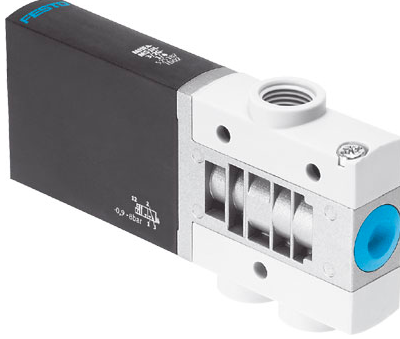

MHE4-M1H-3/2G-1/4

阀功能 3/2 常闭， 单电控

驱动类型 电气的

宽度 18 mm

标准额定流量 400 l/min

工作压力 -0.9 ... 8 bar

设计结构 耐压的提动阀

复位类型 机械弹簧

防护等级 IP65

c UL us - Recognized (OL)

额定尺寸 4 mm

宽度尺寸 24 mm

排气功能 可节流

密封原则 软性

装配位置 任意

手控装置 推

先导类型 直接

流动方向 一定条件下可逆

重叠 下重叠

工作压力, 可逆 -0.9 ... 1 bar

*大切换频率 120 Hz

切换时间，关闭 5 ms

切换时间，打开 10.5 ms

持续通电率 100 %

线圈的特性参数 24 V DC: 5.6 W

许用压力波动 +/- 10 %

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

抗震性 运输应用测试，强度等级 2 ，符合 FN 942017-4 和 EN 60068-2-6标准

耐冲击性 冲击试验，强度等级2，符合FN 942017-5和EN 60068-2-27

耐腐蚀等级 CRC 2 – 中等腐蚀影响

介质温度 -5 ... 60 °C

环境温度 -5 ... 60 °C

产品重量 270 g

电连接 插头

2针

安装类型 带通孔

气动连接, 气口 1 G1/4

气动连接, 气口 2 G1/4

气动连接, 气口 3 G1/4

材料备注 不含有黄铜和PTFE

符合 RoHS

材料信息，密封 HNBR

NBR

材料信息，壳体 牙铸锌

有镀层

材料信息，螺丝 钢

经过电镀

费斯托控制阀的作用

FESTO压力控制阀作用：在定量泵节流调节系统中，定量泵提供的是恒定流量。当系统压力增大时，会使流量需求减小。

此时溢流阀开启，使多余流量溢回油箱，压力控制阀进口压力，即泵出口压力恒定（阀口常随压力波动开启）。

 压力控制阀是一种安全保护用阀，它的启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高

，过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力过规定数值。压力控制阀属于自

动阀类，主要用于锅炉、压力容器和管道上，控制压力不过规定值，对人身安全和设备运行起重要保护作用。
