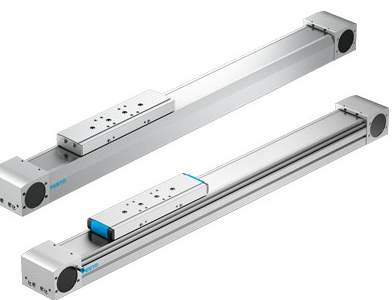

功能兼容：德国FESTO的齿形带式电缸

功能兼容：德国FESTO的齿形带式电缸

产品的详细资料

DGE-25-1100-ZR-LK-RH-KF-GK老款

570503新款

特性 值

传动小齿轮的有效直径 37.79 mm

工作行程 50 ... 8,500 mm

尺寸 80

齿带延伸 0.19 %

齿带斜度 5 mm

装配位置 任意

导向 普通轴承导向

设计结构 机电式直线定位轴

带齿带

马达类型 步进马达

伺服马

*大加速度 50 m/s2

*高速度 5 m/s

重复精度 ±0,08 mm

持续通电率 100 %

防护等级 IP40

环境温度 -10 ... 60 °C

转动面积矩 2nd 度 Ix 277 * 1003 mm4

转动面积矩 2nd 度Iy 907 * 1003 mm4

*大驱动扭矩 16.9 Nm

*大输出力Fy 200 N

*大输出力Fz 800 N

*大的空位移阻抗 50 N

*大扭矩Mx 10 Nm

*大扭矩My 60 Nm

*大扭矩Mz 20 Nm

*材料信息，型材 阳极氧化铝合金

材料备注 含有PWIS 物质

符合 RoHS

材料信息，驱动器盖 阳极氧化铝合金

材料信息，导向滑块 POM

材料信息，导轨 阳极氧化铝合金

材料信息，滑轮 高合金钢, 耐腐蚀

材料信息，滑块 阳极氧化铝合金

材料信息，齿带夹紧件 不锈钢铸件

材料信息，齿形带 聚氯丁烯材质，采用玻璃和尼龙外层

聚氨酯钢丝绳和尼龙覆盖层
