产品介绍

DFLR — 压力、流量和功率控制

DR(G) 等压力控制的执行

DRS、DFR1 等流量控制的执行，参见 13 页。

为了在工作压力不断变化的情况下保持恒定的传动扭矩，需

要改变摆动角及相应的轴向柱塞泵输出流量，以使流出的流

量和压力保持不变。

流量控制可以于功率控制曲线。

功率特性在出厂时设置；订购时，请用明文说明，例如在

1500 rpm 时 20 kW。

电动液压压力控制

ED 阀通过规定的可变线圈电流设置为一定压力。

如果执行器 (负载压力) 没有变化，控制柱塞的位置改变。

泵摆动角 (流量) 增加或降的原因是为了保持电动调定压力

等级。

因此，泵只能输送执行器可以接受的液压油量。通过改变电

磁铁电流，可以无级调节所需压力等级。

当电磁铁电流信号降至零值时，通过可调液压压力切断装置

(在失去动力的情况下确保故障安全功能，例如用作风扇驱动)

将*大输出压力限制为 pmax。

ED 控制的响应时间特性经过优化，可用作风扇驱动系统。

订购时，请以明文形式注明应用类型

 2FRM.K2 型阀是一种采用油路块设计的二通流量控制阀。它用于实现不受压力和温度影响的稳定流量。

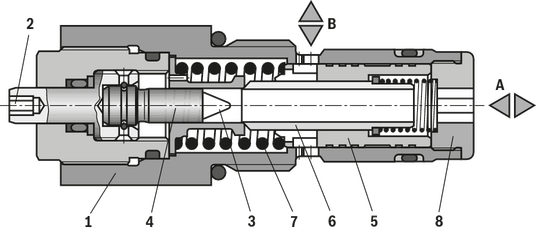

这种阀的基本构成为壳体 (1)、调整类型 (2)、节流点 (3)、节流螺栓 (4)、压力补偿器 (5) 和单向阀 (6)。

从通道 A 到通道 B 的流量在节流点 (3) 处节流。节流剖面通过在节流点 (3) 和节流螺栓 (4) 之间旋转调整类型 (2) 来进行设置。

为使通道 B 的流量保持稳定而不受压力的影响，在节流点 (3) 的下游连接一个压力补偿器 (5)。

没有流量流经阀门时，压缩弹簧 (7) 向下按压力补偿器 (5) 直到接触到保护塞 (8) 并保持在打开位置。有流量流经阀门时，通道 A 中的压力会给压力补偿器 (5) 施加一个力。将它设置到控制位置，直到各个力达到平衡。当通道 A 中的压力上升时，压力补偿器 (5) 会朝闭合方向移动，直到各个力再次达到平衡。正是压力补偿器的这种持续的补偿动作才使系统获得了稳定的流量。

通过单向阀 (6) 实现从通道 B 到通道 A 的自由回流。
