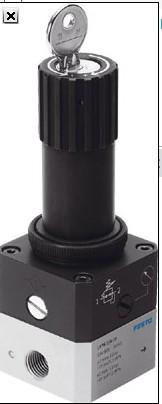

FESTO减压阀基本规格MS6-LRP-½-D7-A8

FESTO减压阀基本规格MS6-LRP-½-D7-A8

性能

• 良好的调节特性，迟滞，主压补偿压力

• 流量大，压降很小

• 二级排气量大，用于快速响应

• 减压阀锁，用于保护数值不被篡改

• 四种压力调节范围:

0.05 … 0.7 bar, 0.05 … 2.5 bar,

0.1 … 4 bar 和 0.1 … 12 bar

• 可选压力传感器

• 可选派生型 EX4，用于爆危区

域 1, 2, 21 和 22

技术参数

主要技术参数

规格            MS6

气接口 1, 2

  内螺纹       G¼, Gy 或 G½

  连接板        AG… G¼, Gy, G½ 或 G¾

  连接板         AQ… NPT¼, NPTy, NPT½ 或 NPT¾

气接口 3(二级排气)   G¼

先导气接口 12，带派生型 PO    G1/8

结构特点          膜片式先导减压阀

调节功能         输出压力恒定，通过二级排气

安装方式      通过附件

                管式安装

                面板式安装

压力显示       通过压力传感器，输出压力显示方式为 LCD 显示和电输出

              通过压力传感器，输出压力显示方式为工作状态指示和电输出

                 通过压力表，用于显示输出压力

                  G1/8 预置

                  G¼ 预置

安装位置            任意

减压阀锁           旋转手柄，带锁定

                旋转手柄，带锁定，可通过附件锁定

                旋转手柄，带集成锁

压力调节范围/操   D2 [bar] 0.05 … 0.7, 手动操作

作方式1)          D4 [bar] 0.05 … 2.5, 手动操作

                  D5 [bar] 0.1 … 4, 手动操作

                  D7 [bar] 0.1 … 12, 手动操作 (0.1 … 10，带压力传感器 AD… 或带 UL )

                  PO [bar] 0.1 … 12, 气控 (0.1 … 10，带压力传感器 AD… 或带 UL )

大迟滞 [bar]       0.02

1) 派生型 D2/D4/D5/D7: 气源压力 p1 ≥输出压力 p2 + 1 bar. 派生型 PO: 先导压力 p12 =输出压力 p2 + max. 0.5 bar

-H- 注意：该产品符合 ISO 1179-1 和 ISO 228-1 标准。
