常闭式电比例流量控制阀，美国SUN

常闭式电比例流量控制阀，美国SUN

产品解析

容量每分钟40公升/分钟

110 SUS（24 cSt）时的*大阀门泄漏100 cc / min。@ 210 bar

手动控力要求33 N / 100 bar @端口1

手动驰行程2.5毫米英寸

电磁管直径19毫米

阀六角尺寸22.2毫米

阀门安装扭矩41-47 Nm

型号重量（带线圈）0.50公斤

技术特点

该阀是一个常闭的电比例节流阀，弹簧偏置关闭。线圈通电会在阀芯上产生与

指令电流成比例的打开力，而该力会被弹簧力和流动力抵消。这种力平衡产生

了一个计量孔，其有效尺寸与电流成正比。该阀在1-to-2方向上表现出很大程

度的自补偿，并通过添加外部补偿器可在2-to-1方向上提供比例流量控制。

在所有情况下，无需补偿器，就可以在2对1方向上以100％的指令进行完全反向流动（2对1）

为了获得*佳性能，应使用具有电流感应和可调抖动的放大器。抖动应在100-250 Hz之间可调。

在配备D或L控件的型号上，手动驰中的制动机构用于临时致动。D，E，L和T手动控制组件的机械寿命约为7,000个循环。

瞬时/扭转驰选项“ E”使操作员可以通过将手动驰顺时针旋转90度来切换阀门

配置有EPDM密封的阀芯可用于含磷酸酯液的系统。暴露于石油基的液体，油脂和润滑剂会损坏密封件。

结合了Sun浮动式结构，以*大程度地减少由于过大的安装扭矩和/或型腔/料筒加工变化而导致内部零件粘结的可能性

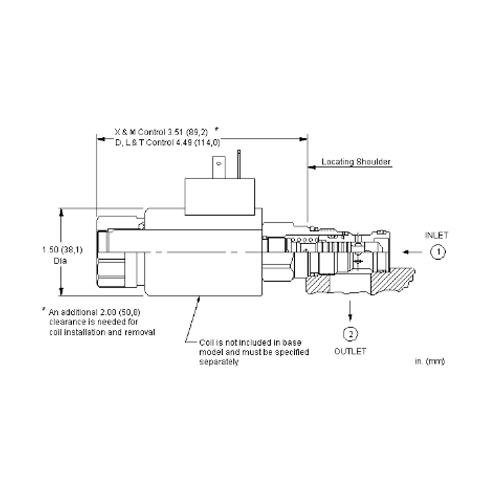

展示图
