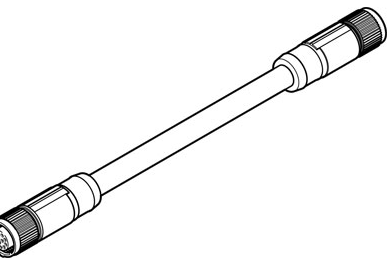

费斯托FESTO连接电缆;进口3058527

费斯托FESTO连接电缆;进口3058527

产品资料

技术参数

电缆识别 带标签支架

装配位置 任意

产品重量 223 g

电接口 1 直列式插座, M12x1, 12针, A 编码

电接口 2 直列式插座, M12x1, 12针, A 编码

工作电压范围 DC 0 ... 30 V

额定工作电压 DC 30 V

40°C时的可接受电流负载 1.5 A

电泳强度 0.8 kV

电缆长度 2 m

电缆属性 Basic

电缆的测试条件 弯折强度符合 Festo 标准

电缆的*小弯折半径 85 mm

电缆直径 8.5 mm

电缆直径公差 ± 0,2 mm

电缆结构 12x0,14

已屏蔽

端子截面 0.14 mm2

颜色编码, 缆芯绝缘 针脚1 = 棕色

针脚10 = 紫

针脚11 = 灰/粉红

针脚12 = 红/蓝

针2 = 蓝色

针脚3 = 白

针脚4 = 绿

针脚5 = 粉红

针脚6 = 黄

针脚7 = 黑

针脚8 = 灰

针脚9 = 红

防护等级 IP67

环境温度 -30 ... 80 °C

采用弹性电缆安装时的环境温度 -25 ... 80 °C

材料备注 符合 RoHS

污染等级 3

耐腐蚀等级 CRC 0 - 无腐蚀影响

材料信息，电缆护套 TPE-U(PUR)

电缆外套颜色 黑色

材料信息，联合螺母 牙铸锌

材料信息，密封 NBR

材料信息，电气触片 黄铜

镀镍和镀金
