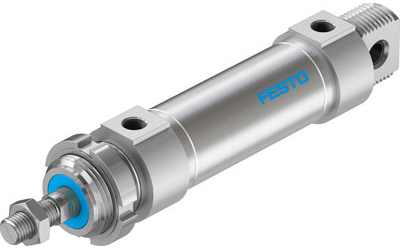

高合金钢FESTO的圆形气缸;DSNU-32-50-P-A

高合金钢FESTO的圆形气缸;DSNU-32-50-P-A

技术参数

圆形气缸

DSNU-32-50-P-A

产品代号: 195982

用于位置感测，终端位置带弹性缓冲环。

各种安装选项，带或不带辅助安装元件。

行程 50 mm

活塞直径 32 mm

活塞杆螺纹 M10x1,25

缓冲 P: 两端带弹性缓冲环/板

装配位置 任意

设计结构 活塞

活塞杆

气缸缸筒

位置检测 用于接近式传感器

工作压力 1 ... 10 bar

工作模式 双作用

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气

 (一旦使用后要求一直使用经过润滑的压缩空气)

耐腐蚀等级 CRC 2 – 中等腐蚀影响

环境温度 -20 ... 80 °C

6 bar时的理论作用力，回复行程 415 N

6 bar时的理论作用力，进程 482.5 N

移动质量 166 g

产品重量 448 g

安装类型 带附件

气动连接 G1/8

材料备注 符合 RoHS

材料信息，盖 锻造铝合金

材料信息，密封 NBR

TPE-U(PU)

材料信息，活塞杆 高合金钢

材料信息，缸筒 高合金钢, 耐腐蚀
