类型

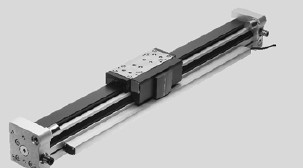

直线气缸 SLM 组合了滑块单元和

无杆直线气缸。

气动驱动滑块。

通过磁性耦合件来实现运动的转

换。

模块化系统实现个性化终端

位置缓冲和终端位置感测

直线气缸 SLM 可与直线单元SLE

组合成一个2轴向或3轴向系统。

这些多轴配置通过将各个单元用

螺丝直接连接或通过连接板装配

而成。

通过这两种方式，直线单

元SLE可以与另一个直线单元

SLE组合。

不过，直线气缸 SLM

和直线单元SLE的组合必须要用

到连接板。

供货范围包括固定这

些单元的定位销和定位套。

行程 [mm] 10 ... 500 10 ... 800 10 ... 1500

气接口 M5 Gx G¼

工作模式 双作用

结构特点 滑块单元

无杆直线气缸

通过液压缓冲器对终端位置缓冲 两端带自调缓冲

– – 两端带可调缓冲

位置感测 通过接近开关

安装方式 通过通孔

通过内螺纹

安装位置 任意

抗扭转/导轨 导向杆带滑块/滚珠轴承导轨
