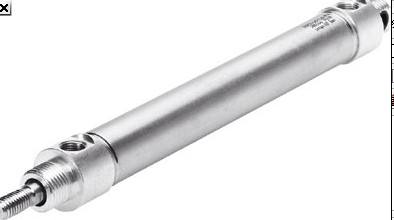

FESTO圆形气缸，不锈钢材质

FESTO圆形气缸，不锈钢材质

DSNU-…-S11 [bar] – 0.45 … 10 0.3 … 10 0.2 … 10

环境温度2)

DSNU-… [°C] –20 … +80

ATEX 防爆类别，用于气体 II 2G

防爆型式，用于气体 c T4

ATEX 防爆类别，用于粉尘 II 2D

工作/先导介质注意事项 可用润滑介质工作（今后须始终润滑工作）

气压传动中将压缩气体的压力能转换为机械

 能的气动执行元件。气缸有做往复直线运动的和做往复摆动两种类型（见图）。做往复直线运动的气缸又可分为单作用气缸、双作用气缸、膜片式气缸和冲击气缸4种。

①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，安装方式 直接安装 (仅 MH 派生型)

通过附件

安装位置 任意

工作介质 压缩空气符合 ISO 8573-1:2010 [7:4:4]

气压推动活塞产生推力伸出，靠弹簧或自重返回。

②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。

符合 ISO 6432 –

气接口 M5 M5 M5 M5 Gx Gx Gx G¼ G¼ Gy

活塞杆螺纹 M4 M4 M6 M6 M8 M10x1.25 M10x1,25 M12x1,25 M16x1,5 M16x1,5

行程1) [mm] 1 … 100 1 … 200 1 … 320 1 … 500

结构特点 活塞 / 活塞杆 / 缸筒

缓冲

DSNU-…-P 两端带弹性缓冲垫

③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。它的密封xn好，但行程短。

④冲击气缸：这是一种新型元件。它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。

DSNU-…-PPV – 两端带可调缓冲

DSNU-…-PPS [mm] – 12 15 17 14 18 20 21

位置感测 通过接近开关

DSNU-…-PPS – 两端带自调缓冲

缓冲长度

DSNU-…-PPV [mm] – 9 12 15 17 14 18 20 21

DSNU-…-S10 [bar] – 1.5 … 10 1 … 10 0.5 … 10 0.4 … 10

工作压力

DSNU-…- [bar] 1.5 … 101) 1 … 10

防爆型式，用于粉尘 c 120°C

防爆温度等级 –20°C <= Ta <= +60°C

CE 标记

(参见合格声明)

符合欧盟防爆指令 (ATEX
