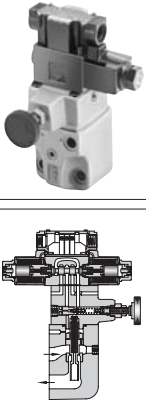

产品解剖图

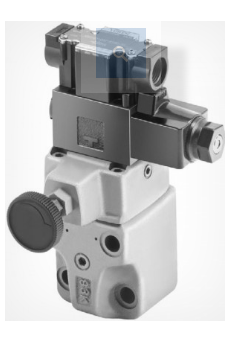

这些阀是先导式溢流阀和电磁换向阀的组合。由于电磁阀直接安装在溢流阀上

并与溢流阀排气口相连，因此消除了两者之间的管路。可以通过电信号将电磁阀

远程卸载泵压力，或者通过将先导溢流阀连接到电磁阀端口来远程卸载泵压力。

产品资料

选项

带排气限流器的型号

提供子板。从上表中底板的型号。当不使用底板时，安装表面应有一个

良好的机加工光洁度。

带排气限流器的类型在排气阀2B3A和2B3B中增加了一个排气限流器，其类型在泄压阀和

电磁换向阀。如果通过逐渐降排气压力来防止对主回路的冲击

从设定压力到卸载的转变。

卸载压力与没有排气限制器的压力相同。

使用说明

如果排气回路中使用了远程控制溢流阀，请参见203页。此外，如果排气阀的内部容积

线太大，可能会发生震颤。因此，尽可能减小内径和长度

管。

要调节压力，请松开锁紧螺母，然后顺时针方向缓慢旋转手柄以获得更高的压力，逆时针方向旋转

降压力。调整后，不要忘记拧紧锁紧螺母。

油箱管路的管路不应与其他阀门的任何油箱管路连接，而应直接与

水库。

压力由安装的项圈限制。如果无法获得工作压力，请卸下一些卡圈。一个衣领是

相当于10 MPa（1450 PSI）。

流量较小时，设定压力可能不稳定。使用型号03和06且流量大于

8升/分钟（2.1美国GPM）和型号10的15升/分钟（4.0美国GPM）。

设计48阀是将DSG-01，设计70安装为先导阀的阀。与旧的设计互换

（设计47）有关规格，外形和安装尺寸的信息。
