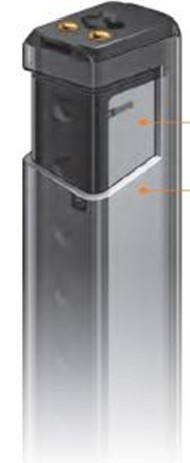

日本神视小型光幕传感器SF4B-H16CA-J05
• 外加电压：与电源电压相同(PNP输出选择时：
控制输出和+V之间，NPN输出选择时：控制输出和0V之间)
• 剩余电压：2.5V以下(PNP输出选择时：
源电流200mA、NPN输出选择时：流入电流200mA)(电缆长20m时)
(输出动作) 所有光轴入光时ON，
1个以上光轴遮光时OFF(光幕传感器内部异常及同步信号异常时OFF。)
• 外加电压：与电源电压相同(PNP输出选择时：
辅助输出和+V之间，NPN输出选择时：辅助输出和0V之间)
• 剩余电压：2.5V以下(PNP输出选择时：
源电流60mA、NPN输出选择时：流入电流60mA)(电缆长20m时)
(输出动作) 控制输出ON时OFF，控制输出OFF时ON(出厂设定状态下，
可用手动控制器SFB-HC变更工作模式。)
反应时间 OFF反应时间：34ms以下、ON反应时间：110ms以下
• PNP输出选择时：较大源电流60mA、NPN输出选择时：较大流入电流60mA
有效开口角度 检测距离过3m时，为±2.5°以下(基于IEC 61496-2/UL 61496-2)
电源电压 24V DC±10% 脉冲P-P10%以下
(OSSD1、OSSD2) PNP开路集电极晶体管/NPN开路集电极晶体管(切换式)
• PNP输出选择时：较大源电流200mA、NPN输出选择时：较大流入电流200mA
反应时间 OFF反应时间为14ms以下、ON反应时间为80～90ms
辅助输出( 非安全输出) PNP开路集电极晶体管/NPN开路集电极晶体管(切换式)
日本神视小型光幕传感器SF4B-H16CA-J05
