应用广泛：日本SMC磁偶式无杆气缸

应用广泛：日本SMC磁偶式无杆气缸

描述

CY1L 系列 磁偶式无杆气缸 滑尺型/球轴承

●节省空间气缸，磁偶式构造，应用广泛

描述

缸径 15 缸径 15mm

通口螺纹的种类 - Rc

磁石保持力的种类 H 高保持力

气缸行程 50 气缸行程 50mm

调整形式 B 带液压缓冲器2个

磁性开关型号 A73 有触点磁性开关, 直接出线式, 带指示灯,

 2线式, 纵引出, 导线长0.5m, 适用电压：DC24V,AC100V

磁性开关个数 - 2个 或 无

订制规格 - 标准

其他特性

描述

缓冲形式 液压缓冲器

Port1 M5X08

*使用压力 0.18

*高使用压力 0.7

环境温度 常温

作动速度 标准

内置磁环 内置磁环

形式 气压式

安装方式 基本型

配管形式 标准

产品型号

警告

减震器的使用寿命和更换期限

警告

CY1L系列

具体产品注意事项

在处理之前，请务必阅读。有关安全说明，请参阅前题57。

有关执行器和自动开关的注意事项，请参见3至12页。

1.注意磁铁的吸引力

很强

当从外部拆卸外部滑块和活塞滑块时

气缸管等，请谨慎操作，因为

每个滑块中安装的磁铁都非常坚固

引力。

1.卸下外部滑块时，请当心，例如

活塞滑块将被直接吸引。

当从

气缸，用力将滑块从磁力中推出

耦合的位置，然后在

不再有保持力。如果在

仍然磁耦合，它们将被直接吸引

另一个，不会分开。

2.由于可以改变磁保持力

（例如，从CY1L25L到CY1L25H），请

如果有必要，请与SMC联系。

3.请勿拆卸磁性组件

（活塞滑块，外部滑块）。

这可能会导致保持力损失和故障。

4.拆卸时要更换密封圈并磨损

环，请参阅单独的拆卸

说明。

5.注意外部滑块的方向

和活塞滑块。

由于外部滑块和活塞滑块是定向为

ø6，ø10和保持力类型L，请参见下图

进行拆卸或维护时。放在

外部滑块和活塞滑块一起，然后插入活塞

将滑块滑入气缸管，以便它们具有正确的位置

位置关系如图（1）所示。如果它们对齐为

如图（2）所示，旋转后插入活塞滑块

大约180n。如果方向不正确，这将是

无法获得的保持力。

1.请注意板与板之间的空间。

滑块。

请充分加以注意，避免让你的手或手指

气缸工作时被卡住。

2.请勿对气缸施加更大的负载。

比“模型”中规定的允许值选择”页面。

这可能会导致故障。

3.在有水或水的地方使用钢瓶时

切削油可能会溅出或在润滑条件

气缸滑动零件会变质与本公司确认。

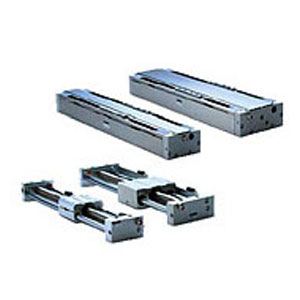

产品图片
