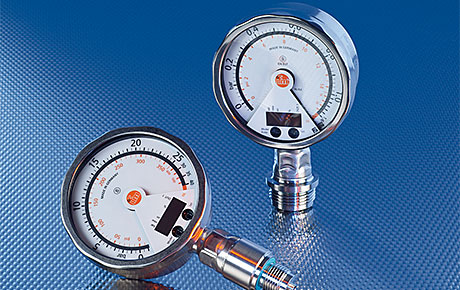

易福门带模拟显示屏的压力传感器平衡阀芯PG2455

易福门带模拟显示屏的压力传感器平衡阀芯PG2455

性能

一个单元中集成模拟显示屏、压力开关和变送器

即使距离很远亦具有you 秀的可读性

用于开关点指示，带有 LED 条形图的可旋转显示屏

可编程的开关输出和可调整的模拟输出

坚固的不锈钢外壳，适用于严苛的工业环境

技术参数

产品特征

输出信号     开关信号; 模拟信号; (可配置)

测量范围       -1...4 bar -14.5...58 psi

系统接口      螺纹连接 G 1/2 外螺纹

应用

特殊的性能 镀金触点

应用 用于工业应用; 安全压力计（S）符合DIN EN 837-1标准

介质 液体和气体介质

介质温度 [°C] -25...80

抗压强度     30 bar 435 psi

爆破压力 小值    100 bar 1450 psi

压力     相对压力; vacuum

输出

输出数量  2

输出信号         开关信号; 模拟信号; (可配置)

电气设计 PNP/NPN

模拟输出数量         1

模拟电流输出 [mA] 4...20, 可逆; (可调整量程)

负载 大值 [Ω]       (Ub - 10 V) / 20 mA

短路保护              有

短路保护类型        脉冲

过载保护                有

数字输出数量 1

输出功能               常开/常闭; (可设定参数)

开关量输出DC电压降 大值 [V] 2

开关量输出DC的持续电流负载 [mA] 250

开关频率DC [Hz]          75

电气数据

工作电压 [V]   18...32 DC

电流损耗 [mA]    < 70; (24 V)

绝缘电阻 小值 [MΩ] 100; (500 V DC)

防护等级         III

反相保护             有

开机延迟时间 [s]      6

Watchdog集成看门狗电路 有

总的输入/输出

输入和输出总数      数字输出数量: 1; 模拟输出数量: 1
