R900561274现货售换向阀，在上海仓库
注意事项：
不得为电磁线圈喷漆。
必须禁止同时启动一个阀的 2 个线圈。
快速接通
对于线圈侧的加速切换，可以用两倍的电压控制具有单个连接和公称电压为 12 V 或 24 V 的阀门，长 100 ms（有关脉宽调制请参阅样本 30362）。在此连接中，允许的*大切换频率减少至 3 1/s。
衰减换向
对于 "A12" 型阀门，打开和关闭过程可能衰减（平稳换向）。通过这种方式，可以显著减少系统中的换向冲击。
技术手册
组件系列 6X
*大工作压力 350 bar
*大流量 (DC) 80 l/min
*大流量 (AC) 60 l/min
特征
三位四通、二位四通或二位三通型号
油口安装面，符合 ISO 4401-03-02-0-05（带或不带定位孔）
高功率线圈，可选旋转 90°
电气连接作为单个或对中连接
辅助操纵装置，可选
阀芯位置监控，可选
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合电压指令 2014/35/EU
电磁线圈是经过认可的组件，带有 UR 标记，符合 UL 906，版本 1982，可选
通过 CSA C22.2 no. 139-1982 ，可选
注意：
连接两个或多个阀门的泄油管路中的压力峰值可能导致带有定位器的型号发生意外的控制阀芯运动。建议铺设单独的回油管路或在泄油管路中安装单向阀。
由于设计原理，阀门会发生内部泄漏，泄漏量在使用寿命期间会增加。
型号 4WE 6 E6X/...E...
节流插件
根据主要工作条件，如果在切换过程中可能出现流量过阀的性能限制的情况，将需要使用节流插件。

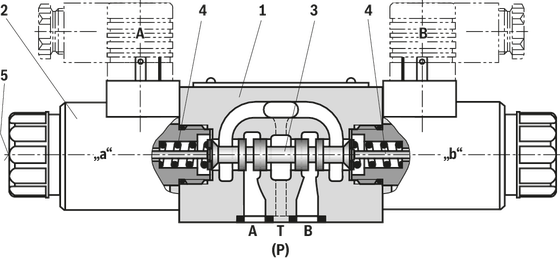

本产品的尺寸详情
1 | 线圈“a” |
2 | 线圈“b” |
3 | 不带手动应急操作 |
5 | 手动应急操作“N” |
6 | 可锁定手动应急操作 "蘑菇按钮"（小型）"N4" |
10 | 不带连接器 "K4" 线路的连接插头（单独订购，请参阅 "附件"） |
14 | 带连接器 "K4" 线路的连接插头（单独订购，请参阅 "附件"） |
18 | 铭牌 |
19 | 油口 A、B、P 和 T 带相同的密封圈 注意: 这些油口已根据各自任务明确确定，不得随意互换或关闭。 |
20 | 在 B 侧带有一个线圈的阀的保护塞 |
21 | 在 A 侧带有一个线圈的阀的保护塞 |
22 | 拆下连接插头/直角式插座所需的空间 |
23 | 拆卸线圈所需的空间；尺寸 () 型号 "= UR" |
24 | 安装螺母，紧固扭矩MA = 4+1 Nm |
25 | 油口安装面符合 ISO 4401-03-02-0-05（带定位孔，用于符合 ISO 8752-3x8-St 标准的定位销，物料号为 R900005694，单独订购）的规定 |
26 | 备选夹持长度 ()：22 mm |
尺寸以 mm为单位
