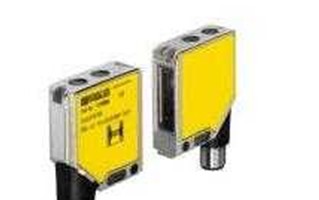

P+F安全对射型光电传感器质量要求SLA29/116

P+F安全对射型光电传感器质量要求SLA29/116

性能

感应范围达 30 m

自行监控（4 型，符合 IEC/EN 61496-1 标准）

红色传输指示灯

集成的对准辅助装置

接收器上清晰可见的 LED 功能显示和故障前指示器

坚固的外壳

防水，防护等级为 IP67

SB4 (SafeBox) 的控制单元的运行

技术参数

系统组件

发射器 SLA29-T/116

接收器 SLA29-R/116

通用规格

有效检测距离 0,2 ... 30 m

检测范围极限值 40 m

光源          LED

光源类型  调制可见红光

目标尺寸  静态：30 mm

              动态：40 mm（当障碍物移动速度 = 1.6 m/s）

发散角       < 5 °

机械规格

防护等级    IP67，符合 EN 60529 标准

连接 端子盒

功能性安全相关参数

安全完整性级别 (SIL) SIL 3

性能水平 (PL)    PL e

类别            4 类

任务时间 (TM)    20 a

PFHd        4,4 E-10

指示灯/操作方法

功能指示灯 黄色 LED：

                 1.LED 常亮：信号 > 2 x 开关点（功能预留）

                 2.LED 闪烁：信号在 1 x 开关和 2 x 开关点之间

                 3.LED 熄灭：信号 < 开关点

电气技术规格

工作电压  通过控制单元供电
