关于FESTO摆动驱动器基本特性

关于FESTO摆动驱动器基本特性

DRRD-32-180-FH-PA

产品代号: 1578512

尺寸 32

缓冲角度 33 deg

两侧旋转角度的设定范围 +10 /-100 deg

摆动角度 180 deg

缓冲 P: 两端带弹性缓冲环/板

装配位置 任意

设计结构 齿轮齿条机构

位置检测 用于接近式传感器

工作压力 3 ... 8 bar

工作模式 双作用

ATEX 类气体 II 2G

燃爆防护型气体 Ex h IIC T4 Gb

ATEX 类粉尘 II 2D

燃爆防护型粉尘 Ex h IIIC T120°C Db

符合防爆要求的环境温度 -10°C <= Ta <= +60°C

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气

 (一旦使用后要求一直使用经过润滑的压缩空气)

CE 符号 (参见符合的标准) 根据 EU-Ex 防爆指导原则 (ATEX)

环境温度 -10 ... 60 °C

6 bar时的理论扭矩 10.1 Nm

允许的质量惯性矩 0.15 kgm2

产品重量 2,816 g

安装类型 可选

带通孔

具有内（阴）螺纹

气动连接 G1/8

材料备注 含有PWIS 物质

符合 RoHS

材料信息，驱动轴 热处理钢

材料信息，盖 锻造铝合金

阳极氧化处理

材料信息，密封 NBR

TPE-U(PU)

材料信息，壳体 锻造铝合金

光滑处理

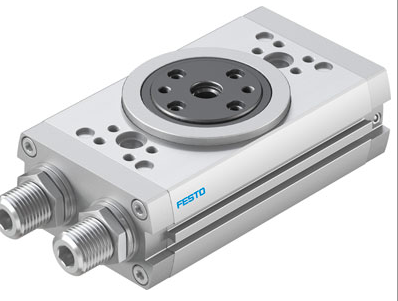

产品图片：
