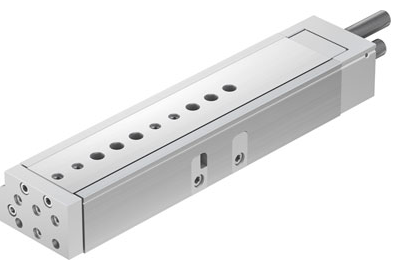

精度高特点：FESTO小型滑块驱动器

精度高特点：FESTO小型滑块驱动器

产品资料

行程 150 mm

端位可调范围/前端长度 94.5 mm

端位可调范围/后端长度 49.5 mm

活塞直径 25 mm

驱动单元的运作模式 连接轭

缓冲 P: 两端带弹性缓冲环/板

装配位置 任意

导向 球轴承笼式导向

设计结构 Yoke 动力学

位置检测 用于接近式传感器

工作压力 1 ... 8 bar

*高速度 0.8 m/s

重复精度 0,3 mm

工作模式 双作用

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

耐腐蚀等级 CRC 0 - 无腐蚀影响

环境温度 0 ... 60 °C

在终端位置的冲击能量 0.45 Nm

缓冲长度 1.2 mm

*大输出力Fy 4,400 N

*大输出力Fz 4,400 N

*大扭矩Mx 90 Nm

*大扭矩My 80 Nm

*大扭矩Mz 80 Nm

6 bar时的理论作用力，回复行程 247 N

6 bar时的理论作用力，进程 295 N

移动质量 1,566 g

产品重量 3,784 g

其它可用接口 参见产品图纸

安装类型 带通孔

气动连接 G1/8

材料备注 不含有黄铜和PTFE

符合 RoHS

材料信息，盖 锻造铝合金

材料信息，密封 HNBR

材料信息，壳体 锻造铝合金

材料信息，活塞杆 高合金钢, 耐腐蚀
