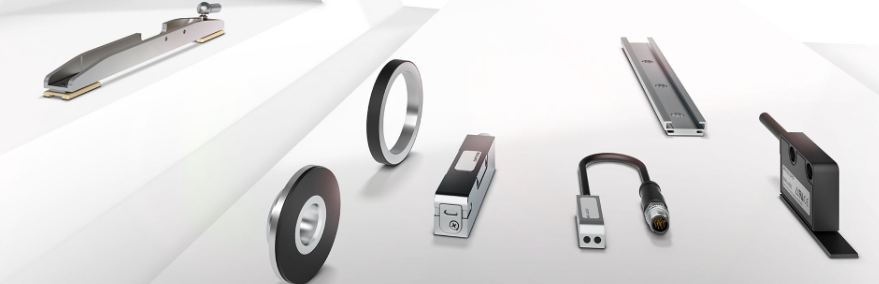

BALLUFF磁编码式传感器适用性分析介绍BML SF2-I212-AZZZ-ZZZ5-KA05

BALLUFF磁编码式传感器适用性分析介绍BML SF2-I212-AZZZ-ZZZ5-KA05

技术参数

电气连接

反极性保护     是

导线截面        0.08 mm²

导线数量           12

导线长度L     5 m, Drag chain compatible

接口            电缆，5 m，PUR

接口，规格      轴向

电缆直径D        4.9...5.2 mm

电缆， 小弯曲半径，固定敷设       7.5 x D

电缆， 小弯曲半径，柔性敷设       15 x D

连接方式             电缆, 5 m, PUR

防止出现混淆           是

显示 / 运行

功能显示        LED绿色

               LED红色

机械参数

侧面偏移 (Y)         ±0.5 mm

固定                 螺纹M4

尺寸         12 x 13.1 x 35 mm

大偏航，±      1.0 °

 大间距         ±1.0 °

横摇， 大         ±1.0 °

电极宽度       2 mm

运行方向       垂直于测量头

材质

外壳材料      铝

护套材料        PUR

耐火电缆          UL94 V0和IEC 60332/2

电气参数

周期            2 mm

在5 V直流时的 大耗电量    50 mA

工作电压Ub        4.75~5.25 VDC

耐电压至 (GND – 外壳)    500 V DC

过压保护        否

迟滞H， 大       4 µm

环境条件

存储温度          -30...85 °C

 大外部磁场，运行中  1 mT (无影响)

 大海拔            2000 m

温度系数，整个系统    10.5 ppm/K

环境温度              -20...80 °C

电缆温度，固定敷设   -40...85 °C

电缆温度，柔性敷设      -25...85 °C

相对空气湿度         ≤ 90 %，不凝结

防护等级          IP67
